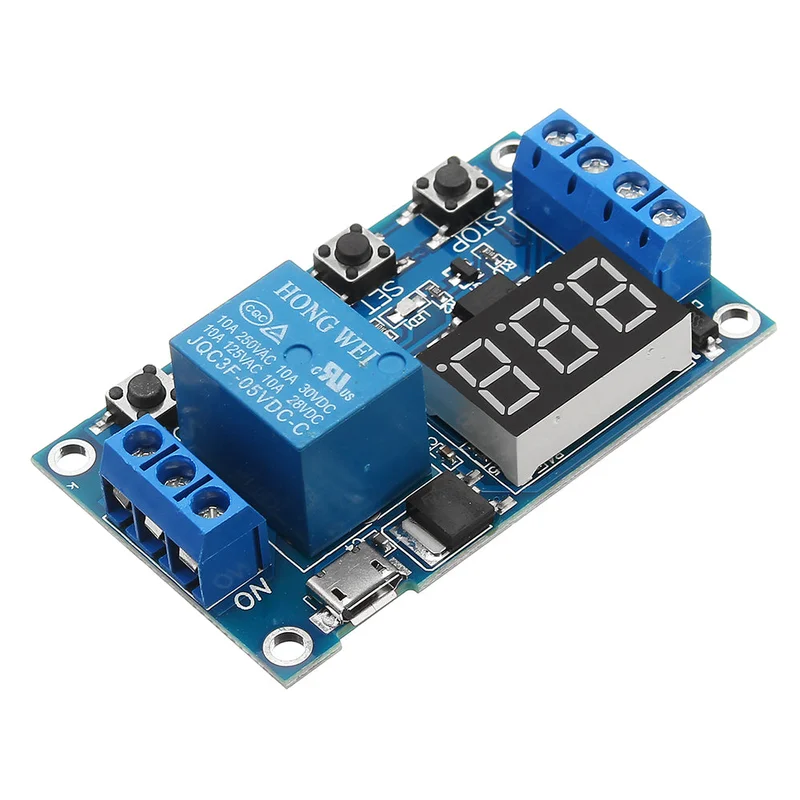

1-Kanaals relaismodule met tijdvertraging en instelbare cyclus-Snelle verzending

Description

Kenmerken:1. Signaalbron: Hoge spanning (3,0 V-24 V), signaalgrond en systeemgrond zijn niet gemeenschappelijk, wat de weerstand tegen interferentie vergroot.2. Uitgangsvermogen: kan apparaten tot DC 30V 5A of AC 220V 5A aansturen.3. Optocoupler-isolatie: verbetert de weerstand tegen interferentie; na het instellen van de parameters blijft deze permanent :Materiaal: Elektronische componentenKleur: Zie afbeeldingenAfmetingen: 6,3 x 3,8 x 1,5 cmWerkspanning: 6-30VTijdinterval: 0,1 s (minimum) tot 999 min (maximum), continu instelbaarBedrijfsmodus:P1: Na het ontvangen van het signaal, wordt de relais ingeschakeld voor de tijd OP en daarna uitgeschakeld; binnen de OP-periode kan de volgende operatie plaatsvinden.1) P1.1: Herhaald signaal heeft geen effect2) P1.2: Herhaald signaal start de tijd opnieuw3) P1.3: Herhaald signaal reset; relais wordt uitgeschakeld, timing stoptP2: Bij het geven van het signaal, schakelt de relais na de tijd CL uit; daarna wordt de tijd getimed en schakelt de relais uit.P3.1: Geef het signaal na de tijd OP, CL schakelt de relais uit; daarna kan de cyclus worden herhaald, opnieuw signaal geven om de relais uit te schakelen en de timing te stoppen; het aantal cycli (LOP) kan worden ingesteld.P3.2: Na verbinding, geen signaal nodig, relais aan voor tijd OP, CL schakelt de relais uit; daarna kan de tijdsduur (LOP) worden ingesteld.Q4: Behoudt de functie van het signaal; als er geen signaal is, wordt de tijd geannuleerd, relais blijft ingeschakeld; wanneer het signaal verdwijnt, schakelt de relais uit na de tijd; als er opnieuw geen signaal is, wordt de tijd het tijdsinterval te kiezen:Parameterinleiding: OP tijd aan, CL tijd uit, LOP aantal cycli (1-999 keer, “—” is onbeperkte cyclus).1. In de selectie-interface voor parameters, druk op de STOP-knop om het tijdsinterval te selecteren.(1) xxx. als de decimaal op een bepaalde plaats staat, is het tijdsinterval s-1 999 s.(2) xx. x is de decimaal op tien, het tijdsinterval is 0,1 s tot 99,9 s.(3) x. x. x zijn alle decimalen aan, het tijdsinterval is 1 min tot 999 de parameters in te stellen:1. Zorg eerst dat de relaismodus is ingesteld.2. Afhankelijk van de relaismodus, zal de hoofdinterface (de voeding knippert de huidige modus; standaardmodus P1.1, ga dan naar de hoofdinterface); houd de SET-toets twee seconden ingedrukt en ga naar de selectie-interface; gebruik de UP- en DOWN-toets om de modus in te stellen.(P1.1 ~ P4)3. Na het selecteren van de modus, druk kort op SET om de bijbehorende parameter in te stellen, de parameter die je wilt instellen zal knipperen.(OP tijd aan; CL tijd uit; LOP aantal cycli, “—” is onbeperkte cyclus); gebruik UP, DOWN om de parameterwaarde in te stellen, ondersteunt lang indrukken.(snel verhogen of verlagen) en kort indrukken (verhogen of verlagen met 1 eenheid); na het instellen van de parameterwaarde, druk kort op de STOP-toets om de decimaal te kiezen; kies het tijdsinterval (bijbehorend tijdsinterval is 0,1 s tot 999 min); druk kort op SET om de huidige modus naar de volgende parameter in te stellen, het proces is hetzelfde als hierboven.4. Na het instellen van de modusparameters, houd de SET-knop ingedrukt, de huidige configuratiemodus zal knipperen, ga dan terug naar de hoofdinterface; definieer de parameters als : wanneer de relais niet werkt, toont het “000” (geen decimaal); in de werktoestand van de relais, is er een decimaal op het -interface:Houd de SET-knop ingedrukt om binnen te gaan; na het instellen, houd de SET-knop lang ingedrukt om terug te keren naar de relaismodus:1. NO: PO in tijd aan, relais kan worden verbonden.2. OFF: relais mag niet worden verbonden, wanneer in de uitgeschakelde de korte hoofdinterface druk op de STOP-knop om aan en uit te schakelen, de huidige staat zal knipperen; ga dan terug naar de hoofdinterface.(deze functie is een noodstopfunctie, 1 toets om de relais uit te schakelen).Slaapmodus:C-P Slaapmodus: binnen 5 minuten, geen actie; de nixie-buis zal automatisch uitschakelen, en een functieprogramma :1. Houd de STOP-knop 2 seconden ingedrukt om te schakelen van C-P naar O-d; de huidige staat zal knipperen en dan terugkeren naar de hoofdinterface.2. Relaiscontact is passief en produceert elektriciteit; 1 kanaal heeft de controlefunctie aan/:1 x Cyclus Timing Circuit Schakelrelais
