Beschrijving:

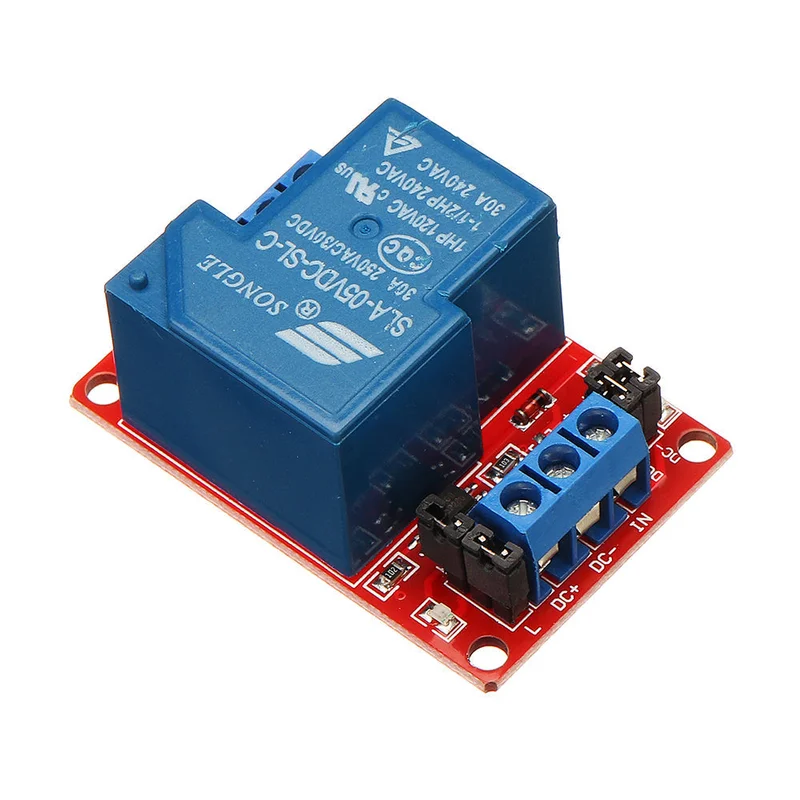

Deze module is uitgerust met een hoogwaardig 30A relais. De maximale belasting is normaal gesproken als volgt: AC 250V / 30A, DC 30V / 30A.
De optocoupler biedt isolatie, heeft sterke rijcapaciteit en stabiele prestaties, met een stroomverbruik van 5mA.
De werkspanning van de module is 5V en kan worden ingesteld op hoog of laag niveau via een jumper.
Het fouttolerante ontwerp zorgt ervoor dat het relais niet werkt, zelfs als de stuurleiding is losgekoppeld.
De module heeft een stroomindicator (groen) en een relaisstatusindicator (rood).
Het interfaceontwerp is gebruiksvriendelijk; alle interfaces kunnen rechtstreeks via de terminals worden verbonden, wat het zeer handig maakt.
Specificaties:
- Module grootte: 50 mm x 33 mm x 24 mm (lengte x breedte x hoogte)
- Gewicht: 36 g
- Vaste boutgaten: 4, met gaten van 3,1 mm en een afstand van 44,5 mm x 27,5 mm
- Relaisversie: 5V
- Ruststroom: 5 mA
- Maximale stroom: 190 mA
- Stroomverbruik: 2-4 mA
Module interface beschrijving:
- DC +: positieve pool van de DC-voeding
- DC -: negatieve pool van de DC-voeding
- IN: signaal terminal (standaard voltage is gelijk aan voeding)
- JD +: positieve pool van de relaisbesturingsterminal
- JD -: negatieve pool van de relaisbesturingsaansluiting
- DC +/- en JD +/- maken gebruik van een kortgesloten jumper, de spanning van de relaisbesturingsaansluiting is gelijk
- Hoog en laag niveau selectie – modus, jumper op L-terminal voor laag niveau, H-terminal voor hoog niveau
- Normaal gesloten klem (NC): relais normaal gesloten
- Openbare terminal (COM): gemeenschappelijke terminal van relais
- Normaal open klem (NO): relais normaal open
Pakket inbegrepen:
