Inleiding:

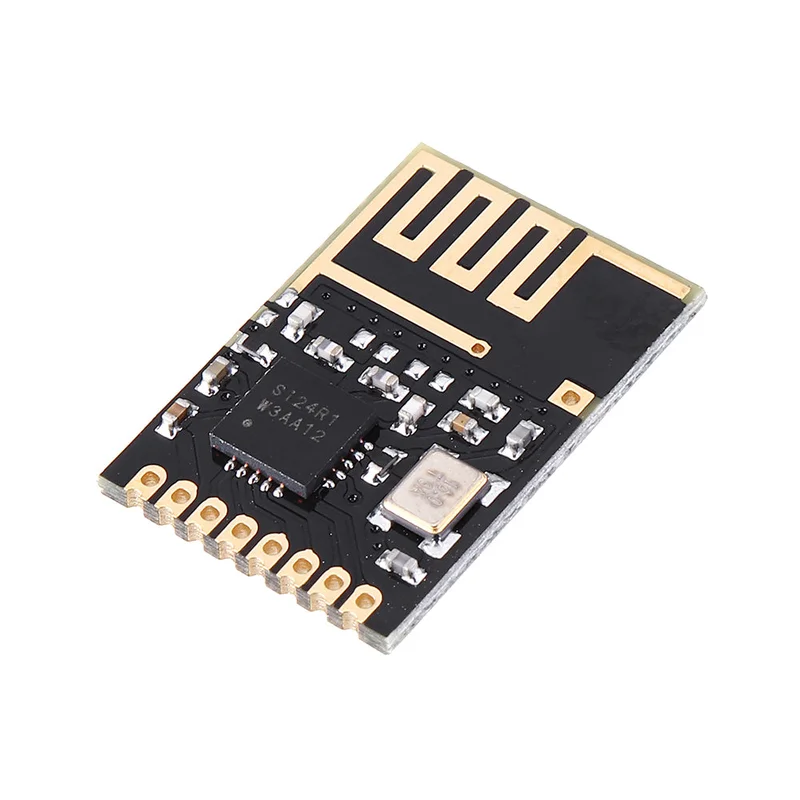

De 670.772 is een 2.4G draadloze module met een compact formaat en een ingebouwde antenne. Het biedt een hoge datasnelheid (tot 2 Mbps), een SPI-interface en is volledig gebaseerd op hardware. Deze module staat bekend om zijn hoge stabiliteit, goede prijs-kwaliteitverhouding en uitstekende spectrumtestkenmerken, en maakt gebruik van industriële componenten.
De 670.772 kan breed worden toegepast in verschillende Internet of Things-toepassingen en is geschikt voor draadloze muizen en toetsenborden, draadloze afstandsbedieningen, somatosensorische apparatuur, actieve RFID, NFC en laagvermogen zelforganiserende draadloze netwerksensoren. Het is een ideale oplossing voor IoT-toepassingen.
Kenmerken:
- Compacte module met ingebouwde 2.4G antenne, eenvoudig te gebruiken
- Ondersteunt data-ontvangst van zes kanalen
- Ondersteunt gangbare modulatiemethoden zoals GFSK / FSK
- Ondersteunt datasnelheden van 2Mbps / 1Mbps / 250Kbps
- 126 frequentiepunten voor communicatie met meerdere punten en frequentiehoppen
- Intern geïntegreerde hoge PSRR LDO
- Voedingsspanningsbereik: 1.9 ~ 3.6V
- Gemiddelde emissiestroom zo laag als 110mA
- Ontvangstgevoeligheid: -96dBm @ 250kbps
- Maximaal zendvermogen: +7dBm
- Met vierdraads SPI-interface, snelheid tot 10MHz
- Intern geïntegreerde intelligente ARQ-protocolbasis-motor
- Transceiver data hardware interrupt output
- Ondersteuning voor 1bit RSSI-uitvoer
- Lage toepassingskosten door integratie van alle high-speed signaalverwerkingscomponenten
- Eenvoudig te ontwikkelen met automatische hertransmissiefunctie en foutdetectie
| PIN | Naam | Richting | Functie |
| 1 | VCC | – | Voeding tussen 2.0 ~ 3.6V |
| 2 | GND | – | Aarde, aangesloten op referentiepotentiaal |
| 3 | CE | Invoer | Module controlepin |
| 4 | CSN | Invoer | Chipselectie voor SPI-communicatie |
| 5 | SCK | Invoer | SPI busklok |
| 6 | MOSI | Invoer | SPI gegevensinvoer |
| 7 | MISO | Uitgang | SPI gegevensuitgang |
| 8 | IRQ | Uitgang | Interrupt signaaluitgang, actief laag |
| Module model | 670.772 |
| Pakket | 10 stuks |
| Grootte | 18*12mm |
| Communicatie-interface | SPI (tot 10 Mbps) |
| Lucht snelheid | 250K ~ 2Mbps, 3 instelbare niveaus |
| Frequentiebereik | 2400 MHz ~ 2525 MHz, stappen van 1 MHz |
| Antenne vorm | Ingebouwde PCB antenne, ontvang 2dBi |
| Maximaal zendvermogen | 7dBm |
| Ontvangstgevoeligheid | -96dBm @ 250Kbps |
| Gemiddelde stroom | Emissiestroom: 25mA (7dBm) Ontvangststroom: 15mA (2Mbps) Afschakelstroom: 1.0uA |
| Voedingsbereik | 1.9 ~ 3.6V, typische waarde 3.3V |
| Bedrijfstemperatuur | -20 °C ~ 85 °C |
| Opslagomgeving | -20 °C ~ 90 °C, <90% RH |
