Description
Kenmerken:

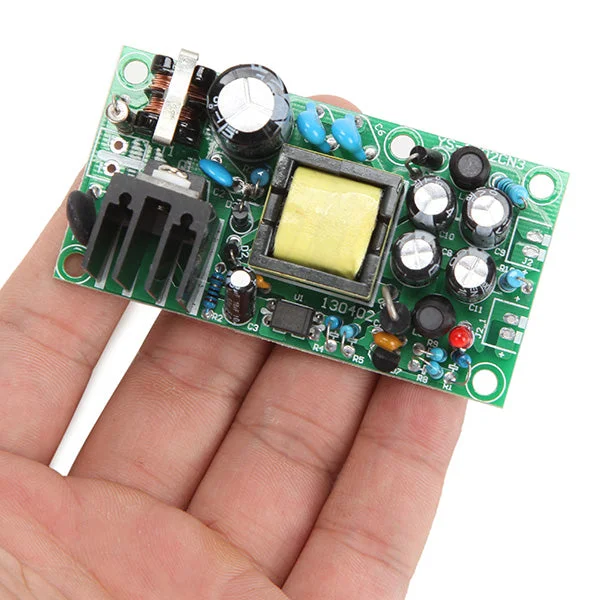

Deze volledig geïsoleerde industriële ingebouwde krachtmodule biedt temperatuurbeveiliging, overstroombeveiliging en kortsluitbescherming. Het heeft een breedspanningsbereik van AC 85V tot 265V, met hoge en lage voltage isolatie. De module heeft een dubbele geïsoleerde uitgangsspanning van DC 12V 1A en 5V 1A, is 431 geregeld en beschikt over een EMI-filtercircuit. De voeding is licht van gewicht en heeft montagegaten, wat het kosteneffectief maakt.
Specificaties:
- Werktemperatuur: -20 °C tot 60 °C
- Relatieve vochtigheid: 40% RH – 90% RH
- Ingangsspanningsbereik: 85V – 265V (typisch: 110/220) onder volledige belasting
- Ingangsstroom: 0,027A (AC110V), 0,0136A (AC220V) onder volledige belasting
- Ingangsschakelstroom: 20A onder volledige belasting
- Afmetingen: 7,5 x 4,0 x 4,0 cm
Uitgangsregeling:
| Uitgangsspanning | Minimale stroom | Maximale stroom | Piekstroom | Uitgangsspanningsbereik | Rimpeling |
| + 12V | 0A | 1A | 1.2A | 11.80 ~ 12.5V | 150mV |
| + 5V | 0A | 1A | 1.2A | 4,90 ~ 5,1V | 80mV |
Andere uitvoereigenschappen:
| Item | Eenheid | Min | Typische waarden | Max | Testvoorwaarden |
| Output Power | W | 0 | 17 | 18.5 | DC uitgangsvermogen |
| Output efficiency | % | 84 | Nominale belasting | ||
| Boot shutdown overshoot | % | 10 | |||
| De output stijgtijd | ms | 100 |
Beveiliging:
| Item | Eenheid | Ja/Nee | Min | Typische waarden | Max | Herstelkenmerken |
| Uitgangsspanning | V | 13 | 13.5 | Sluit, herstart na herstel | ||
| 5 | 5.4 | Sluit, herstart na herstel | ||||
| Output Power Protection | Ja | 17 | 19 | Sluit, herstart na herstel | ||
| Kortsluitingsbeveiliging | Ja | Sluit, herstart na herstel | ||||
| Temperatuurbeveiliging | Ja | 90 °C | 105 °C | Sluit, herstart na herstel | ||
| Overstroom bescherming | Ja | Sluit, herstart na herstel |
Pakket inbegrepen:
10 x Volledig geïsoleerde schakelende voeding
