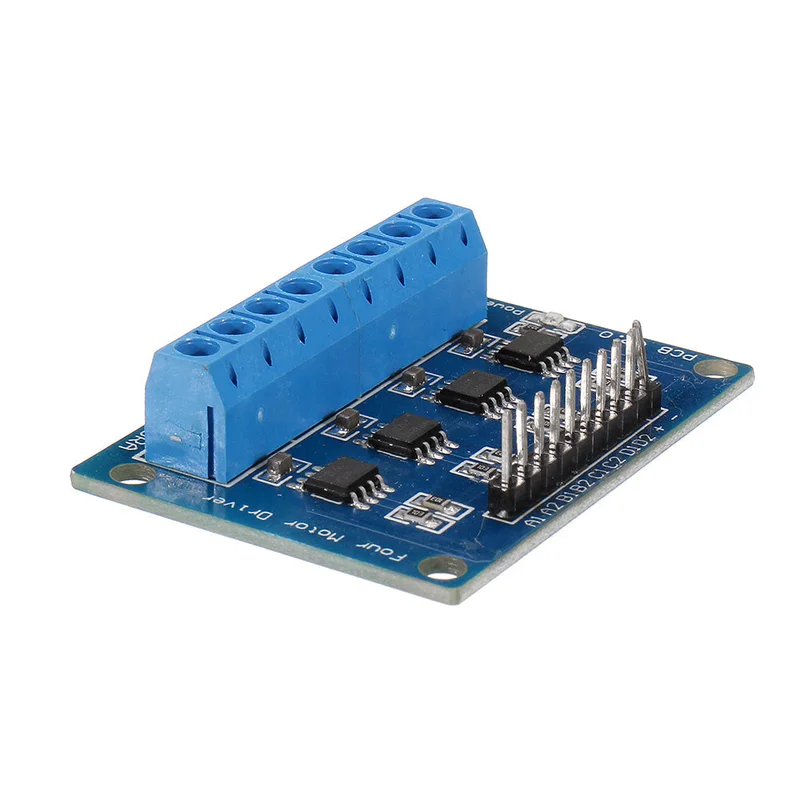

10 Stuks 4-kanaals HG7881 chip H-brug DC 2.5-12V stappenmotor driver module-Snelle verzending

Description

Kenmerken:Deze motoraandrijfmodule is uitgerust met vier 4 DC-motoren aansturen of twee 4-draads 2-fasen :Voedingsspanning module: 2.5-12VGeschikt voor motoren met een bedrijfsspanning van 2.5V-12VMaximale bedrijfsstroom: 0.8AAfmetingen: 49 mm x 36 mmKleur: blauwInterface beschrijving:[10P zwarte gebogen pin instructies]1 A1 externe MCU IO-poort2 A2 externe MCU IO-poort3 B1 externe MCU IO-poort4 B2 externe MCU IO-poort5 C1 externe MCU IO-poort6 C2 externe MCU IO-poort7 D1 externe MCU IO-poort8 D2 externe MCU IO-poort9 + externe 2.5V-12V spanning10 – Externe GND[8P PCB-klemblokbeschrijving]1 MOTORA is verbonden met de DC-motor met 2 pennen, geen richting2 MOTORB is verbonden met DC-motor met 2 pinnen, geen richting3 MOTORC verbindt de DC-motor met 2 pinnen, geen richting4 MOTORD verbindt de DC-motor met 2 pinnen, geen richtingGebruiksaanwijzing:Schakel VCC in, de stroomindicator van de GND-module gaat aanA1 ingang hoog niveau, A2 ingang laag niveau, MOTORA motor draait vooruit;A1 ingang laag niveau, A2 ingang hoog niveau, MOTORA motor draait achteruit;B1 ingang hoog niveau, B2 ingang laag niveau, MOTORB motor draait vooruit;B1 ingang laag niveau, B2 ingang hoog niveau, MOTORB motor draait achteruit;C1 ingang hoog niveau, C2 ingang laag niveau, MOTORC motor draait vooruit;C1 ingang laag niveau, C2 ingang hoog niveau, MOTORC motor draait achteruit;D1 ingang hoog niveau, D2 ingang laag niveau, MOTORD motor draait vooruit;D1 ingang laag niveau, D2 ingang hoog niveau, MOTORD motor draait achteruit;Pakket bevat:10 x 4-kanaals DC stappenmotor driver controller board
