Description
Werkend principe:
Met de SMD CD4060-regeling knipperen 12 rode, gele en groene LED’s. Door RP1 aan te passen, kan de knippersnelheid worden veranderd, terwijl de muziekchip prachtige muziek afspeelt. Deze kit maakt gebruik van SMD-componenten en plug-in componenten, en is ideaal voor praktische trainingseisen.
De CD4060 bestaat uit een oscillator en een 14-bits binaire teller. De oscillator kan worden geconfigureerd als een RC- of kristaloscillator. Wanneer CR (pin 12) hoog is, wordt de teller geactiveerd. Alle tegenbits zijn master-slave flip-flops.
De teller telt op de vallende rand van de CP (pin 9-11) puls in binair. Aangezien de Schmitt-trigger wordt gebruikt bij de klokinvoer, worden alle ingangen en uitgangen gebufferd voor onbeperkte pulsstyging en valtijden.
Opmerking: dit is een doe-het-zelfkit en moet zelf worden gemonteerd. Er is geen installatiehandleiding bijgevoegd.
Pakket inbegrepen:
10 x SMD muziek LED lichtkit

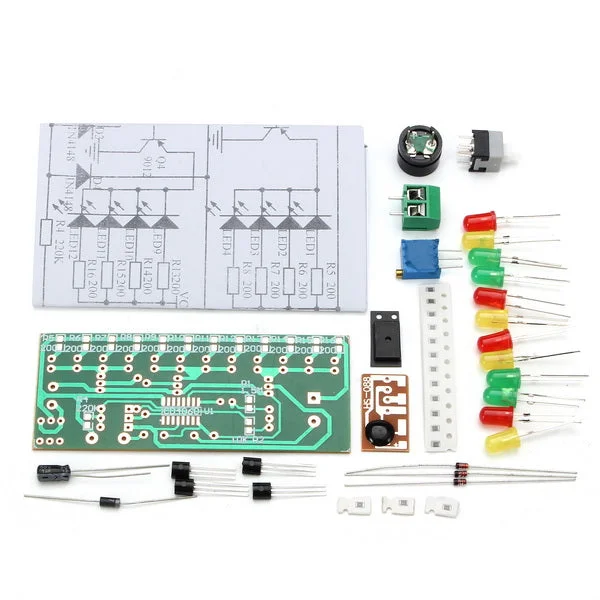

Volledige montage alleen ter referentie:
