Invoering:

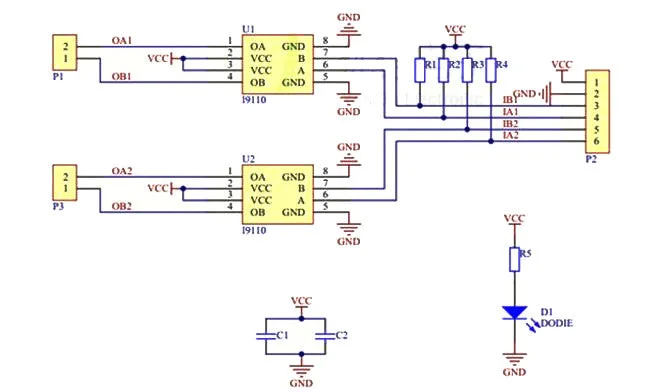

Deze module is uitgerust met twee L9110S motorbesturingschips en kan gelijktijdig twee gelijkstroommotoren of een vierdraads 2-fasen stappenmotor aandrijven.
Specificaties:
- Ingangsspanning: 2,5-12V
- Continue stroomuitgang per kanaal: 800mA
- Lage statische werkstroom
- Lage drukverlaging bij verzadiging
- TTL/CMOS uitgangsniveau compatibel, kan direct worden aangesloten op de CPU
- Ingebouwde klemdiode voor bescherming van de belasting
- Integratie van besturing en aandrijving in IC
- Hoge drukbescherming functie
- Werktemperatuur: 0-80 °C
Instructies:
- Sluit VCC aan op een externe spanning van 2,5V-12V en GND op de externe GND.
- IA1, IB1, IA2 en IB2 zijn verbonden met de MCU poorten.
- 0A1 en 0B1 zijn verbonden met de pinnen van de DC-motor voor de eerste motor.
- 0A2 en 0B2 zijn verbonden met de pinnen van de DC-motor voor de tweede motor.
Schakel VCC in; de voedingsindicator van de module gaat aan. Voor motorbesturing:
- IA1 hoog, IB1 laag: motor draait voorwaarts.
- IA1 laag, IB1 hoog: motor draait achteruit.
- IA2 hoog, IB2 laag: tweede motor draait voorwaarts.
- IA2 laag, IB2 hoog: tweede motor draait achteruit.
Pakket bevat:
