Description
Kenmerken:

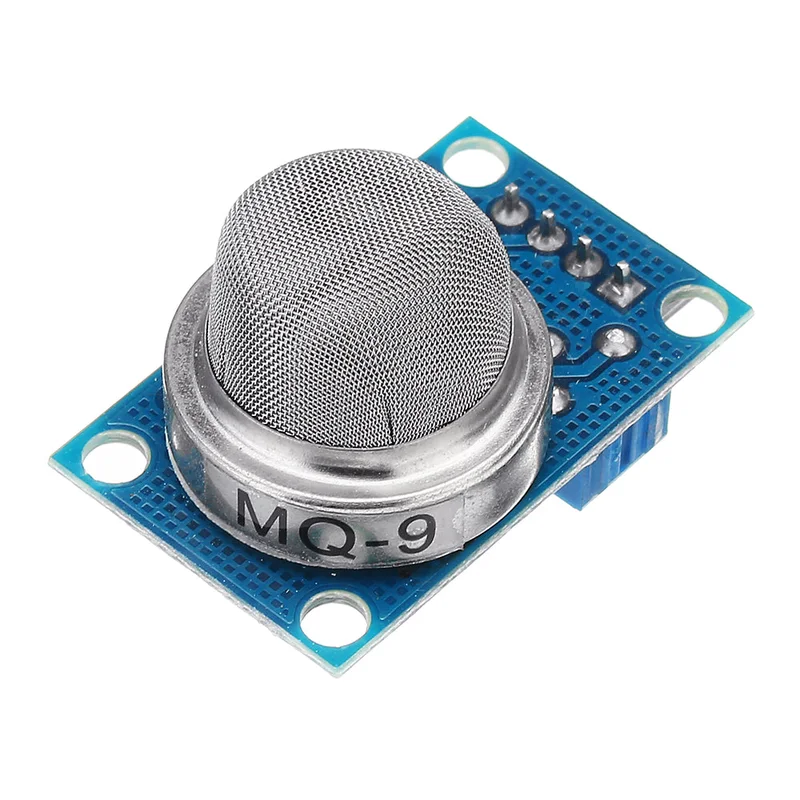

- Gevoelig materiaal MQ-9 gassensor voor het detecteren van koolmonoxide en andere gassen.
- Detectiemethode met lage temperatuurcycli (1,5V verwarming) voor koolmonoxide, met verhoogde geleidbaarheid bij hogere gasconcentraties.
- Eenvoudige schakeling voor het omzetten van gasconcentratie naar een overeenkomstig uitgangssignaal.
- Detecteert een verscheidenheid aan gassen, waaronder koolmonoxide, methaan en vloeibaar petroleumgas.
Specificaties:
- Dubbel paneelontwerp met machtsaanwijzing en TTL-signaaloutput.
- DO-schakelsignaal (TTL) -uitgang en AO analoge signaaluitgang.
- TTL-uitgangsignaal is laag; kan direct worden aangesloten op een MCU of relaismodule.
- Analoge uitgangsspanning stijgt met de concentratie van het gas.
- Goede gevoeligheid voor gasdetectie.
- Vier schroefgaten voor eenvoudige positionering.
- Productafmetingen: 32 (L) x 20 (B) x 22 (H) mm.
- Langdurige levensduur en betrouwbare stabiliteit.
- Snelle respons en herstelkenmerken.
Elektrische prestaties:
- Gasafdichting: Koolmonoxide en ontvlambaar gas.
- Dosisconcentratie: 10-1000 ppm (CO); 100-10000 ppm (gas).
- Ingangsspanning: DC5V.
- Stroomverbruik: 150mA.
- DO-uitvoer: TTL digitale waarden 0 en 1 (0,1 en 5V).
- AO-output: 0.1-0.3V (relatief niet-vervuilend), maximale spanning bij hoge concentratie is ongeveer 4V.
- Chip: AT89S52.
- Kristal: 11.0592MHZ.
- Baudrate: 9600.
- Compilatie-omgeving: Keil.
Speciale herinnering:
Nadat de sensor is geactiveerd, moet deze ongeveer 20 seconden worden voorverwarmd voor stabiele metingen. De verwarming van de sensor is normaal, aangezien er een verwarmingsdraad in zit; als deze warm aanvoelt, is dat geen probleem.
Pakket inbegrepen:
