Beschrijving:
N76E003 is een high-speed product uit de 1T 8050-serie. Het biedt 18KB Flash ROM, configureerbare Data Flash en hoge capaciteit 1KB SRAM. Het ondersteunt een brede werkspanning van 2,4 V tot 5,5 V en een werktemperatuur van -40 tot 105 ℃. Het heeft een sterke anti-interferentiecapaciteit met 7KV ESD en 4KV EFT. De N76E003 heeft 18 I/O-pinnen in een 20PIN-configuratie. De interface omvat dubbele seriële poorten, SPI, I2C en 6-kanaals PWM-uitgang. Het beschikt over een hoge nauwkeurigheid van minder dan 2% en een hoge resolutie van 16 MHz RC-kristaloscillator, evenals een hoge resolutie van 8-kanaals 12 bit, wat superieur is aan vergelijkbare producten. Het heeft functies voor zelfontwaken en detectie van onderdruk. Beschikbaar in TSSOP20 (4 mm * 6,5 mm) en QFN20 (3 mm * 3 mm) formaten, met hoge prestaties en ontwerpflexibiliteit.
Voorzieningen:
- 1T/8051: 1T MCU, klassieke 8051-kern
- 18KB Flash ROM: beter dan 8KB Flash, kan worden gebruikt als opslagruimte voor gegevens
- 1024B SRAM
- 17 + 1 invoerinterface: beter dan 16 GPIO
- 2 * UART, SPI, I2C: beter dan SPI/I2C/UART (extra UART)
- 8-kanaals 12-bit ADC, superieur aan 5-kanaals 10-bits ADC
- 6-kanaals individuele PWM-taak: beter dan PWM-uitvoer met 3 kanalen
- 10 KHz LIRC voor WDT-reset/WKT
- 16 MHz HIRC ± 1% bij kamertemperatuur, ± 2% over het volledige bereik
- -40 ~ 105 ℃ breed temperatuurgebied
- 2.4V-5.5V breed werkspanningsbereik
- TSSOP20 / QFN20
- ESD & EFT: HBM/8KV MM/400V, meer dan 4KV, goede ESD en EFT, anti-interferentie en ESD-bescherming

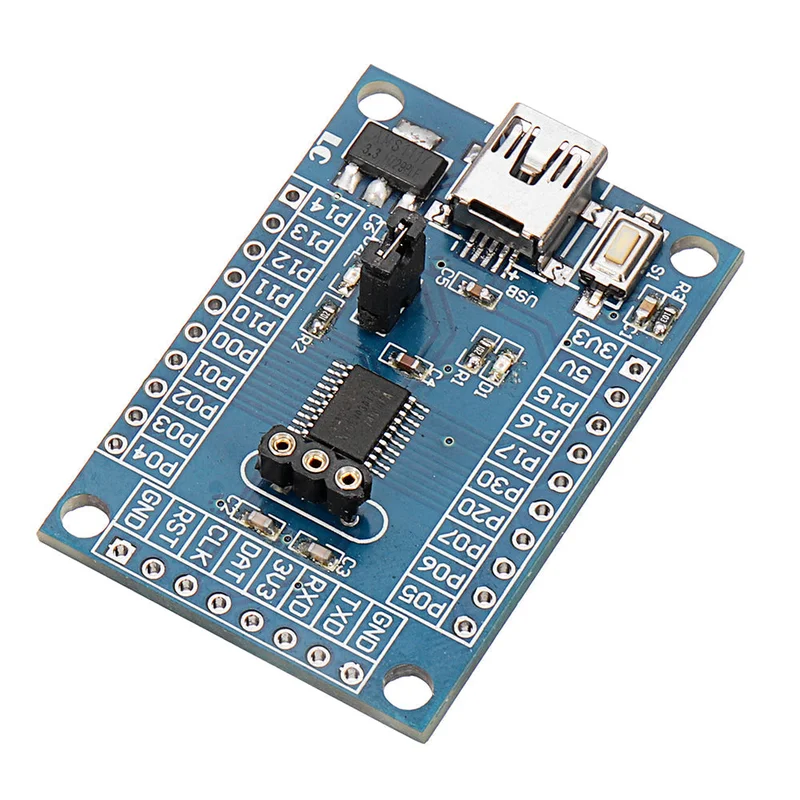

- MINI USB-voedingsinterface aan boord, resetknop en stabiele AMS1117-3.3V-chip
- Ingebouwde externe kristaloscillatorinterface en programmeerbare LED (P12 pin) jumper cap (I/O-controlelampje wanneer jumper is aangesloten)
- Alle I/O-poorten zijn geëxtraheerd met een pen van 2,54 mm
- Bordformaat: 43,4 mm * 29,8 mm
Interface-instructie:
- 5V / 3.3V: positief van de werkspanning
- GND: negatief van de werkspanning
- TX: verzender-PIN van de module seriële poort, kan worden verbonden met RXD van MCU
- RX: ontvanger PIN van de module seriële poort, kan worden verbonden met TXD van MCU
- DAT, CLK, RST: downloadpoort van het Nu-Link-programma
Pakket inbegrepen:
