Description
Documenten:Handleiding: Klik hier om te openenCode: Klik hier om te openenSchema: Klik hier om te openenDatasheet: Klik hier om te openen
Invoering:Opmerking: het onbewerkte paneel vereist een driverboard. Als u dit e-Paper voor de eerste keer gebruikt, raden we aan om de HAT-versie te kopen of een extra driver-hoed aan te schaffen voor eenvoudig gebruik. Anders moet u het driverboard zelf maken. Deze instructie is gebaseerd op de versie met printplaat of driverboard.
Kenmerken:Geen achtergrondverlichting, blijft de laatste inhoud lange tijd weergeven, zelfs als het apparaat is laag stroomverbruik, stroom is alleen nodig om te verfrissen.

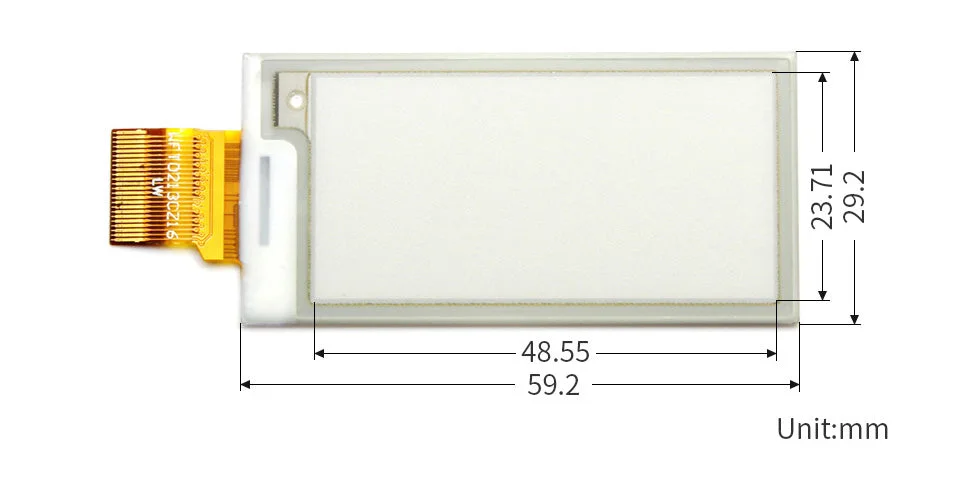

Specificaties:Bedrijfsspanning: 3.3VInterface: 3-draads SPI, 4-draads SPIAfmetingen: 29,2 mm × 59,2 mm × 0,98 mmSchermgrootte: 23,71 mm × 48,55 mmPuntafstand: 0,229 × 0,228Resolutie: 212 × 104Schermkleur: geel, zwart, witGrijsniveau: 2Volledige vernieuwingstijd: 15sVernieuwingsvermogen: 26,4 mW (typ.)Stand-by vermogen: <0,017 mWKijkhoek: > 170 °
Interfaces:
| VCC | 3.3V |
| GND | GND |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | SPI-chip select (laag actief) |
| DC | Data / Commando controlepin (hoog voor data, laag voor commando) |
| RST | Externe resetpin (laag voor reset) |
| BUSY | Uitgangspen bezet (laag voor bezet) |
Pakket bestaat uit:1 x Bareboard
