2.4G 9-kanaals CM921 DSM2 DSMX compatibele ontvanger met satelliet-Snelle verzending

Description

Omschrijving:

• Itemnaam: CM921 ontvanger met CM921S satelliet
• Band: 2.4G
• Kanaal: 9CH
• Materiaal: kunststof
• Modulatie: DSM2 / DSMX
• Afmeting: 50 x 30 x 13 mm
• Gewicht: 14 g
• Spanning: 4-10V
• Antenne lengte ontvangen: 30 mm
• Bereik: 800-1000 m (getest met JR DSX9)

Kenmerken:

• De CM921 is samengesteld uit een interne en een externe ontvanger, met gebruik van dual-channel radiofrequentiehopping technologie.
• Compatibel met alle Spektrum en JR 2.4G zenders.
• Ondersteunt de standaard type alle kanaal beveiliging functie.
• Draadloze simulator interface (WDSC), ondersteuning voor REFLEXTR, G3, G4, G5 vlieg simulators.

Bindprocedure:

1. Zet de verbindingshendel in de connectorplaats, gemarkeerd BIND. Breng vervolgens de stroom aan op de ontvanger. Zowel de ontvanger als de satelliet-LED’s moeten verlichten.
2. Stel de minimale gasklep en alle bedieningsoppervlakken in op neutraal. Druk op de bindknop (de LED gaat branden). Zet de zender aan.
3. De LED van de ontvanger verandert van snel knipperen naar langzaam knipperen. Een paar seconden later, wanneer de binding is bereikt, zal de LED van zowel de satelliet- als de hoofdontvanger stevig oplichten. Alle foutenkluizen moeten nu correct geprogrammeerd worden.
4. Verwijder de bindkabel uit het BIND-kanaal. Start de ontvanger opnieuw door deze uit en weer aan te zetten. Alle kanalen moeten nu goed functioneren.

Algemene opmerkingen:

Op een nieuwe ontvanger is alleen een bindprocedure nodig. Herhaalde binding biedt geen extra zekerheid. Verwijder altijd de bindkabel nadat de succesvolle binding is voltooid.

Draadloze simulator interface (WDSC):

• Hoofdontvanger en satelliet moeten zijn aangesloten.
• Ontvanger dient te binden met de zender (AUX4-kanaal mag geen bindkabel aansluiten).
• AUX3 is het (WDSC) kanaal, verbindt met de simulatorlijn.
• BIND-kanaal en AUX4-kanaal aansluiten op de verbindingshaak.
• Breng de stroomtoevoer aan op de ontvanger met USB-kabel of batterij.
• Zet de zender aan, beide LED’s lichten op, simulator start.

LED-indicatie:

• Rode LED geeft een goed signaal aan. Als deze knippert, geeft 1 flits 1 signaalverlies aan, 2 flitsen = 2 signaalverliezen, enzovoort.
• De oranje LED op de hoofdontvanger knippert één keer wanneer de stroom als eerste wordt toegepast. Het blijft verlicht als de hoofdontvanger signaal verliest maar de satelliet nog steeds werkt.
• De oranje LED op de satelliet knippert één keer wanneer de stroom eerst wordt toegepast. Het blijft verlicht als de satelliet normaal functioneert.

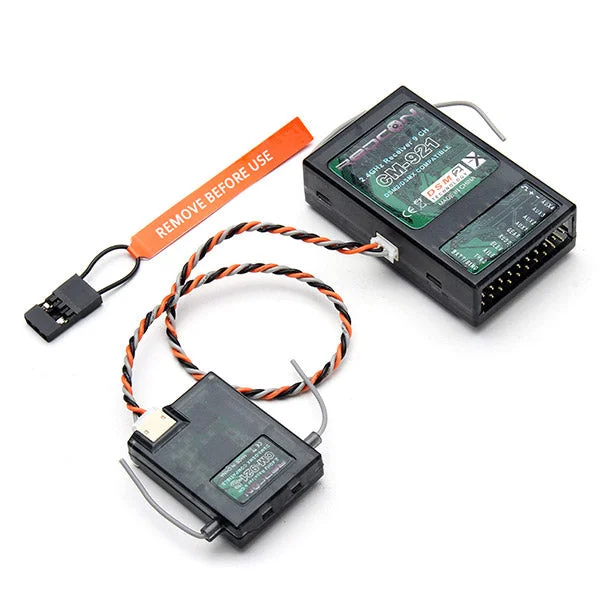

Pakket inbegrepen:

• 1x CM921 ontvanger
• 1x CM921S Satelliet
• 1x Bind plug
