Description
Documenten:Handleiding: Klik hier om te openenSchema: Klik hier om te openenDatasheet: Klik hier om te openen

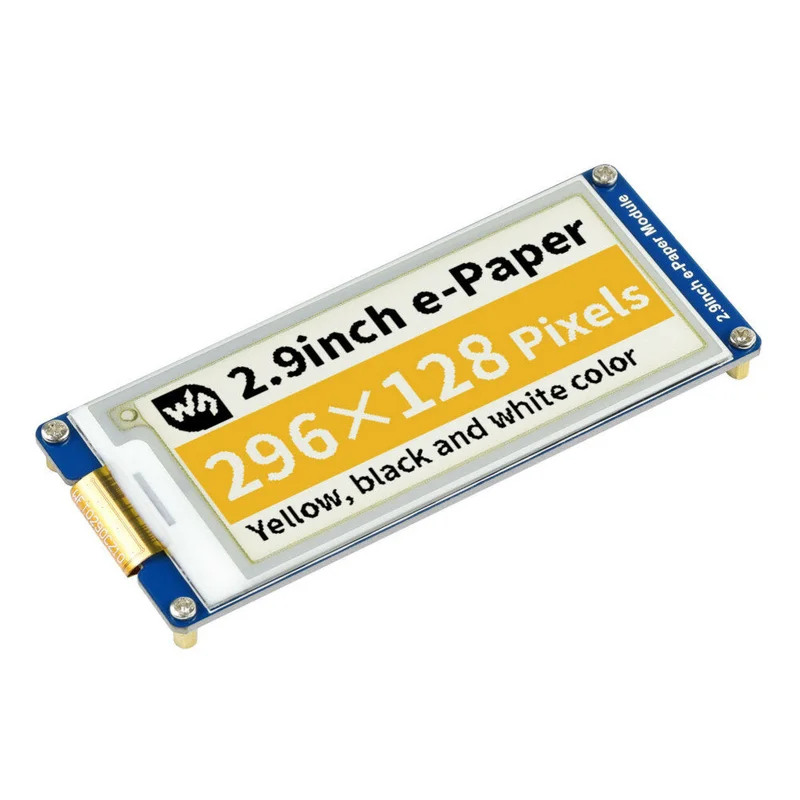

Overzicht:Dit is een E-Ink weergavemodule van 2,9 inch met een resolutie van 296×128. Het beschikt over een ingebouwde controller en communiceert via een SPI-interface. Het ondersteunt een driekleurenbeeldscherm in geel, zwart en de voordelen zoals een zeer laag stroomverbruik, een brede kijkhoek en een duidelijk display zonder elektriciteit, is het een ideale keuze voor toepassingen zoals schaplabels en industriële instrumenten.
Kenmerken:
- Geen achtergrondverlichting, blijft de laatste inhoud lange tijd weergeven, zelfs als het apparaat is uitgeschakeld.
- Ultra laag stroomverbruik, stroom is alleen nodig om te verfrissen.
- SPI-interface voor verbinding met controllerkaarten zoals Raspberry Pi, Arduino, Nucleo, enz.
- On-board spanningsvertaler, compatibel met 3.3V / 5V MCU’s.
Specificaties:
- Bedrijfsspanning: 3.3V / 5V
- Koppel: 3-draads SPI, 4-draads SPI
- Overzichtsdimensie: 89,5 mm × 38 mm
- Schermgrootte: 66,89 mm × 29,05 mm
- Puntafstand: 0,138 × 0,138
- Resolutie: 296 × 128
- Schermkleur: geel, zwart, wit
- Grijsniveau: 2
- Volledige vernieuwingstijd: 15s
- Vernieuwingsvermogen: 26,4 mW (typ.)
- Stand-by vermogen: <0,017 mW
- Kijkhoek: > 170 °
Koppel:
| SYMBOOL | OMSCHRIJVING |
| VCC | 3.3V/5V |
| GND | Aarde |
| DIN | SPI MOSI-pen |
| CLK | SPI SCK-pin |
| CS | SPI-chipselectie, laag actief |
| DC | Data / Command-selectie (hoog voor data, laag voor commando) |
| RST | Externe reset, laag actief |
| BEZIG | Bezet status output, laag actief |
Pakket bestaat uit:
