Beschrijving:

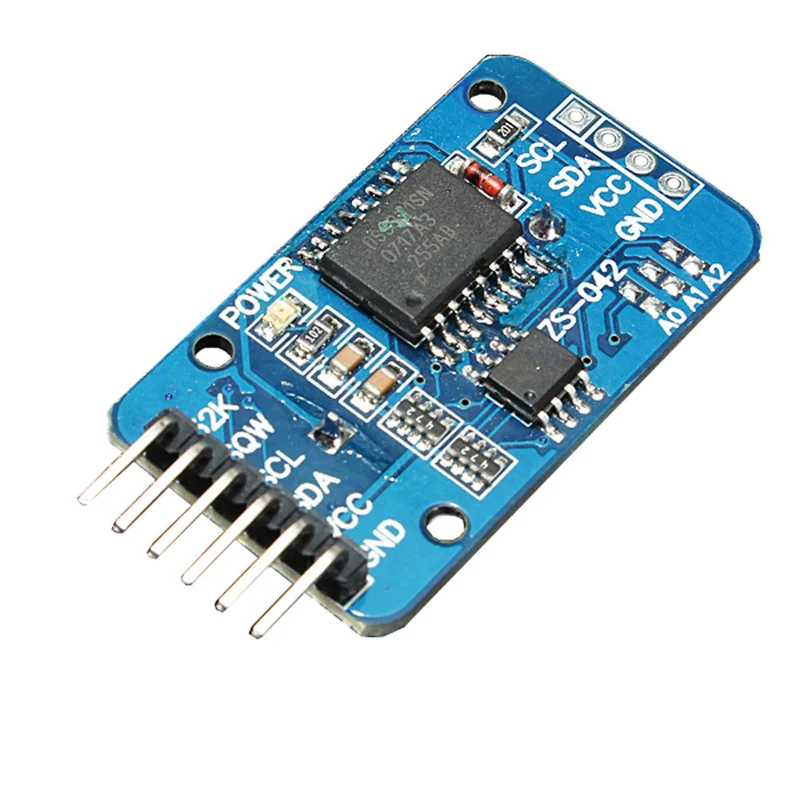

De DS3231 is een kosteneffectieve, uiterst nauwkeurige I2C real-time klok (RTC) met een geïntegreerde temperatuurgecompenseerde kristaloscillator (TCXO) en kristal. Dit apparaat heeft een batterij-ingang die de hoofdvoeding ontkoppelt en zorgt voor nauwkeurige tijdsregistratie. De geïntegreerde oscillator verhoogt de lange termijn nauwkeurigheid en vermindert het aantal componenten in de productielijn. De DS3231 is beschikbaar in commerciële en industriële temperatuurbereiken, met een 16-pins 300mil SO-pakket.
De RTC houdt seconden, minuten, uren, dag, datum, maand en jaar bij. Voor maanden met minder dan 31 dagen wordt de einddatum automatisch aangepast, inclusief correcties voor schrikkeljaren. De klok kan werken in een 24-uursformaat of in een 12-uursformaat met AM/PM-indicatie. Het biedt twee configureerbare alarmen en een kalender kan worden ingesteld op een vierkante golfuitgang. Adres en data worden serieel overgebracht via een I2C bidirectionele bus.
Een precisie temperatuurgecompenseerde spanningsreferentie en vergelijkingscircuit controleren de status van VCC om stroomstoringen te detecteren, geven een reset-uitgang en schakelen indien nodig automatisch over naar de back-up voeding. Daarnaast wordt de /RST-pin gemonitord voor handmatige reset van de microprocessor.
Voorzieningen:
Naast de hoge precisie tijdregistratie heeft de DS3231 ook andere functies die extra mogelijkheden aan het systeem bieden. Het apparaat integreert een zeer precieze digitale temperatuursensor via de I2C-interface, met een nauwkeurigheid van ± 3 °C. De schakeling voor stroomvoorziening kan automatisch de hoofd- en stand-by-energie (bijvoorbeeld een laagspanningsbatterij) detecteren en beheren om te schakelen tussen de voedingen. Bij stroomuitval blijft het apparaat nauwkeurige tijd- en temperatuurregistratie bieden, zonder dat de prestaties worden beïnvloed. Zodra de hoofdvoeding of spanningswaarde weer binnen het toegestane bereik komt, kan de resetfunctie op de chip worden gebruikt om de systeemmicroprocessor opnieuw te starten.
Specificaties:
Batterij: CR2032
Afmetingen: 38mm (lengte) x 22mm (breedte) x 14mm (hoogte)
Gewicht: 8 gram
Bedrijfsspanning: 3.3 – 5.5V
Klokchip: Hoge precisie klokchip DS3231
Kloknauwkeurigheid: 0-40 °C bereik, nauwkeurigheid 2ppm, fout ongeveer 1 minuut
Kalenderalarm met twee instelbare alarmen
Programmeerbare vierkante golfuitgang
Realtime klokgenerator voor seconden, minuten, uren, dag, datum, maand en jaar, geldig tot het jaar 2100 met schrikkjaarcompensatie
Temperatuursensor met een nauwkeurigheid van ± 3 °C
Geheugenchips: AT24C32 (opslagcapaciteit 32K)
I2C-businterface, maximale transmissiesnelheid van 400KHz (werkspanning van 5V)
Kan worden gecascadeerd met andere I2C-apparaten, 24C32-adressen kunnen worden aangepast via A0/A1/A2, standaard adres is 0x57
Verpakking: enkele anti-statische verpakking
Bedradingsinstructies (bijvoorbeeld met Arduino Uno R3):
SCL → A5
SDA → A4
VCC → 5V
GND → GND
Pakket bevat:
20 x DS3231 AT24C32 I2C-module
