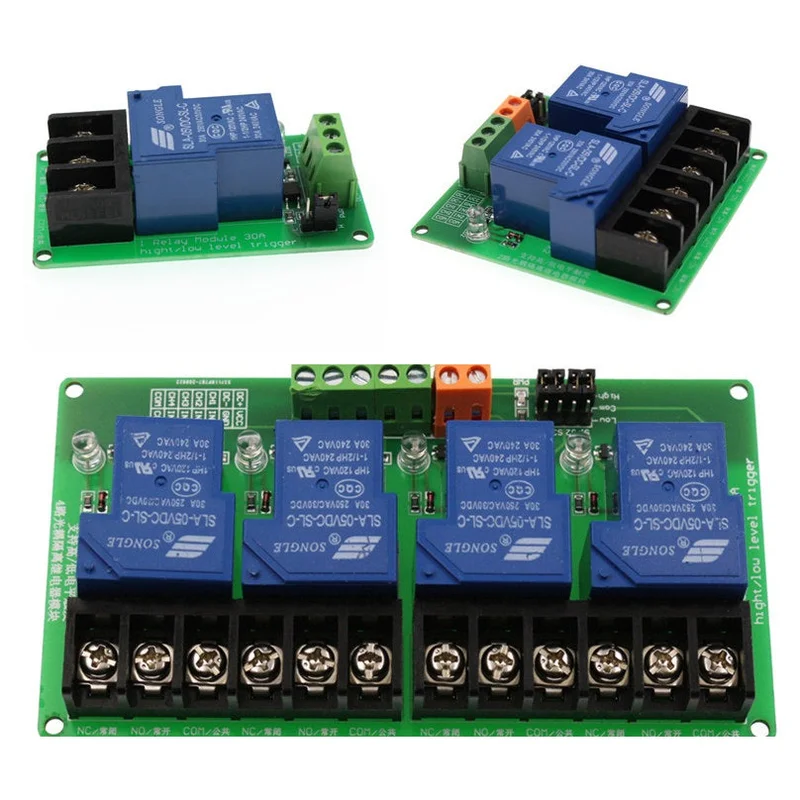

24V 30A relaismodule met optocoupler isolatie-Snelle verzending

Description

Deze relaismodule van 30A is ontworpen voor hoge belastingstoepassingen en is uitgerust met optocouplerisolatie voor verbeterde prestaties en veiligheid. Dankzij de modulaire opbouw kunnen de interfaces eenvoudig worden aangesloten, wat installatie en gebruik vereenvoudigt. De module biedt flexibele triggeropties en is beschikbaar in verschillende kanaalconfiguraties. Hieronder vindt u de specifieke kenmerken en interfacebeschrijvingen van de module:

• Hoogwaardige 30A-relais met maximale belasting van de normaal open interface: AC 250V/30A, DC 30V/30A.
• Voorzien van SMD optocouplerisolatie voor sterk rijvermogen en stabiele prestaties; triggerstroom is 5mA.
• De werkspanning van de module is 24V.
• Mogelijkheid om via jumpers een hoog of laag triggerniveau in te stellen.
• Gebruiksvriendelijke interface-ontwerpen, alle aansluitingen kunnen direct via het aansluitblok worden verbonden.
• Afmetingen van de module: 72 mm x 40 mm x 24 mm (lengte x breedte x hoogte).
• Nettogewicht van het product: 46 g; inclusief moduleframe: 82 g.
• Ruststroom bedraagt 5 mA en de maximale stroom is 190 mA.

Interfacebeschrijving:

• DC+: Positieve pool van de module DC-voeding (triggerklemspanning positief).
• DC-: Negatieve pool van de module DC-voeding (triggerklemspanning negatief).
• IN: Signaaltrigger-aansluiting, standaard triggerspanning komt overeen met de voeding.
• Triggermodus selectie: Jumper op curve voor laag niveau trigger, op H-aansluiting voor hoog niveau trigger.
• NC (Normaal gesloten klem): Normaal gesloten aansluiting van het relais.
• COM (Gemeenschappelijke terminal): Gemeenschappelijke aansluiting van het relais.
• NO (Normaal open klem): Normaal open aansluiting van het relais.

Pakket inbegrepen:

• 1 x 1/2/4 kanalen relaismodule (afhankelijk van de gekozen variant).
