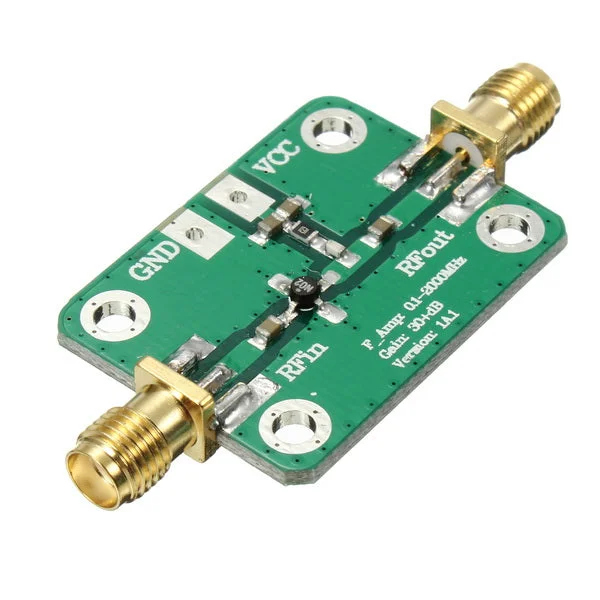

3 Stuks 0.1-2000MHz RF breedband versterker met 30dB gain-Snelle verzending

Description

Kenmerken:

• Breed frequentiebereik, hoge winst en lage geluidsfiguur.
• Geschikt voor korte golf, FM-radio, afstandsbediening ontvangers en kabel-tv signaalversterking met lage geluids RF signaalversterking.

Specificaties:

• Maat: 25 x 52 mm
• Diameter van het einde: 5 mm
• Werkfrequentie: 0,1-2000 MHz
• Versterker winst:
  • F = 0,1 MHz, gain = 32 dB
  • F = 500 MHz, gain = 31 dB
  • F = 1000 MHz, gain = 29 dB
  • F = 1500 MHz, gain = 25 dB
  • F = 2000 MHz, gain = 20 dB
• Maximale vermogen: +10 dBm (10 mW) @ 1 dB compressiepunt
• Voedingsspanning: 6-12 VDC
• Systeemimpedantie: 50Ω

Tips:

• Bij een werkfrequentie kleiner dan 500 MHz is er een goede winst te behalen, met minder dan 1 dB na zorgvuldige aanpassing.
• De lagere frequentie resulteert in een hogere winst.
• De werkfrequentie van de versterker is afhankelijk van de input- en outputcondensator, standaardwaarde is 0,1 uF, werkt tot 0,1 MHz. Verhoog de ingangs- en uitgangscapacitatie om de afsnijdfrequentie te verlengen.
• Bij voedingsspanning van 5-8 V kan deze als versterker worden gebruikt, met een toename van de voedingsspanning die geschikt is voor radiofrequentie.
• Bij voedingsspanning van 8-10 V bereikt de versterker een lage geluidscoëfficiënt en goede stabiliteit.
• Bij 12 V bereikt u de maximale winst van 32,5 dB aan de lage frequentie.

Pakket inbegrepen:

• 3 x 0,1-2000 MHz RF breedband versterker
