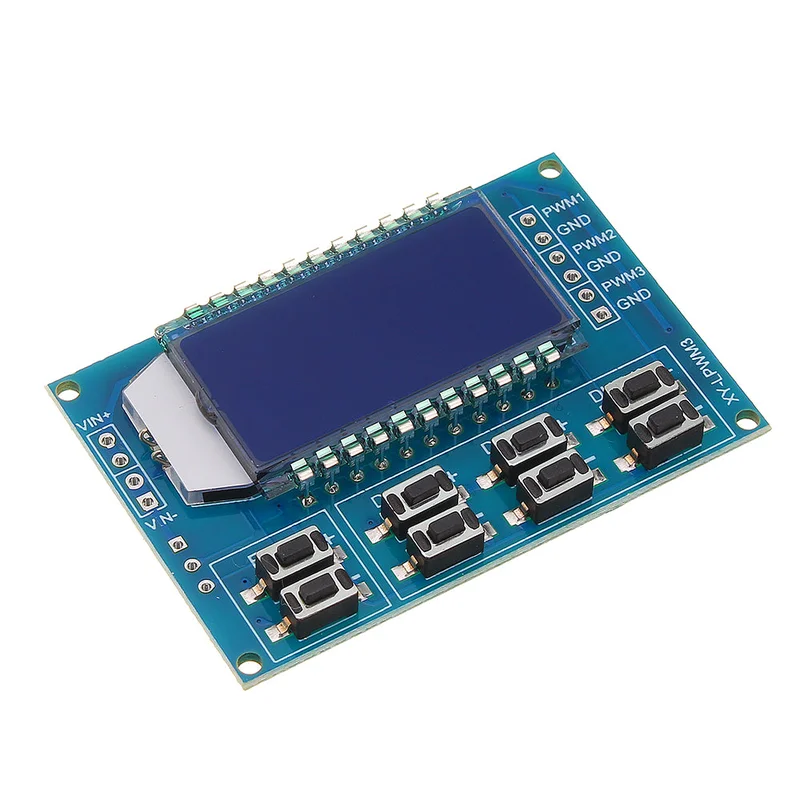

3 Stuks 3-kanaals PWM puls frequentie duty ratio instelbare regelmodule-Snelle verzending

Description

Omschrijving:

Deze module biedt een 3-wegs PWM-uitgang met een breed frequentiebereik. De inschakelduur kan onafhankelijk en in realtime worden is verdeeld in vier bereiken, die automatisch schakelen:
1. XXX (geen decimale punt): de kleinste eenheid is 1 Hz, het waardenbereik is 1 Hz tot 999 Hz;2. De kleinste eenheid van (decimaalpunt in 100 bits) is 0.01 kHz, variërend van 1.00 kHz tot 9.99 kHz.3. XX.X (decimale punt op tien plaatsen): de kleinste eenheid is 0.1 kHz; het bereik van waarden is 10.0 kHz tot 99.9 kHz.4. XXX (decimaalpunt in 10 en 100 bits): de kleinste eenheid is 1 kHz; het bereik van waarden is 1 kHz tot 150 , een frequentieweergave van 100 vertegenwoordigt een uitvoerpuls van 100 Hz van PWM;1.01 vertegenwoordigt een uitvoerpuls van 1.01 kHz van PWM.54.1 geeft aan dat de PWM pulsen van 54.1 kHz uitvoert.1.2.4 geeft aan dat de PWM pulsen van 124 kHz uitvoert.
De duty cycle varieert van 0% tot 100%, waarbij 100% wordt weergegeven met A0%.Alle instellingsparameters worden automatisch opgeslagen bij :

1. Drieweg PWM-uitgang, frequentie instelbaar, consistente drieweg frequentie-uitgang, inschakelduur kan onafhankelijk worden aangepast, geschikt voor diverse toepassingen;2. LCD-display voor frequentie en inschakelduur, helder en eenvoudig aan te passen.3. Breed frequentiebereik en hoge nauwkeurigheid;4. Seriële communicatie.

Deze module kan worden gebruikt als een blokgolfsignaalgenerator voor experimentele ontwikkeling en toepassingen;Het genereert vierkante golfsignalen voor motorbesturing;Genereert instelbare pulsen voor pulsen en circuits voor PWM-toepassingen zoals dimmen en snelheidsregeling.
De module heeft 8 onafhankelijke toetsen om de frequentie en inschakelduur in te stellen. Het ondersteunt kort drukken (een eenheid verhogen of verlagen) en lang indrukken (snel verhogen of verlagen). Na het instellen van de parameters worden deze automatisch opgeslagen zonder 3-weg duty cycle knop kan tegelijkertijd worden ingedrukt voor real-time aanpassing. Het LCD-display toont de laatst ingestelde duty cycle, wat de prestaties sterk verbetert en het mogelijk maakt om eenvoudig verschillende duty cycles te :

Werkspanning: 3.3-30VFrequentiebereik: 1Hz tot 150KHzFrequentie nauwkeurigheid: ongeveer 2% in elk bereikSignaal laadvermogen: uitgangsstroom van ongeveer 5-30 mAUitgangsamplitude: PWM amplitude is gelijk aan de voedingsspanningOmgevingstemperatuur: -20 °C tot +70 °CPakket inbegrepen:

3 x Controller Module
