Invoering:

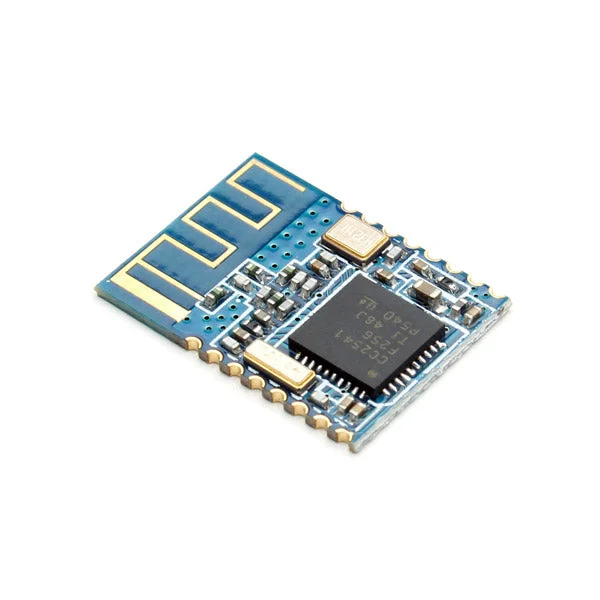

Dit is een SMD BLE-module die wordt gebruikt in verschillende toepassingen. Het is gebaseerd op de TI 998.539-chip en maakt het mogelijk robuuste netwerkknooppunten te bouwen met lage totale stuklijstkosten. Deze module is uitermate geschikt voor ultralage stroomverbruiksystemen. De module is klein en eenvoudig te gebruiken. Met de voorgeprogrammeerde firmware kunt u snel BLE-communicatie opzetten via AT-commando’s. Ondersteunt BLE-communicatie met Apple OS en Android 4.3.
Specificaties:
- Bluetooth-protocol: Bluetooth-specificatie V4.0 BLE
- Werkfrequentie: 2,4 GHz ISM-band
- Interface: seriële poort
- Communicatieafstand: tot 30 meter in open omgeving
- Modulatiemethode: GFSK (Gaussian Frequency Shift Keying)
- Zendvermogen: instelbaar van -6 dBm tot +6 dBm via AT-opdracht
- Voeding: +3,3 VDC, 50 mA
- Werktemperatuur: -5 tot +65 graden Celsius
Afmetingen:13.5mm x 18.5mm x 2.3mm
Pinout:
| Pin | Naam | Beschrijving |
|---|---|---|
| 1 | UART_RTS | UART |
| 2 | UART_TX | UART |
| 3 | UART_CTS | UART |
| 4 | UART_RX | UART |
| 9 | VCC | Voeding 3.3V |
| 11 | RESETB | Reset, actief laag tenminste 5ms |
| 12 | GND | Aarde |
Pakket bestaat uit:
3 x Module
