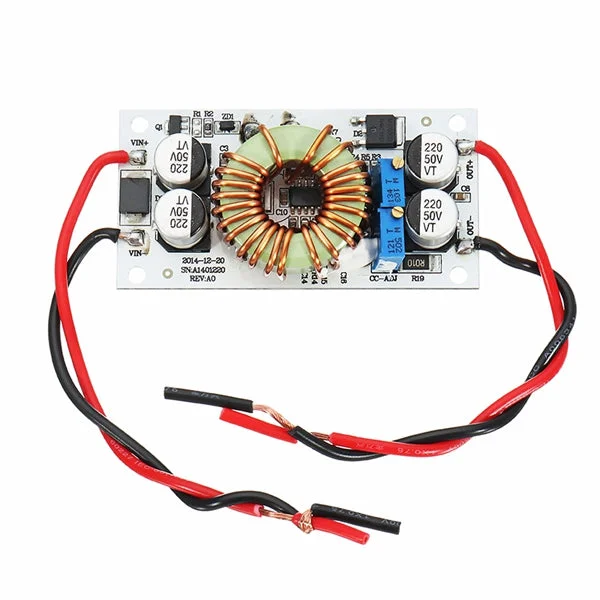

3 Stuks DC-DC boostmodule 8.5-48V naar 10-50V 250W-Snelle verzending

Description

Specificatie:

Module naam: 250W boostmodule

Module-eigenschappen: niet-isolatie boostmodule (BOOST)

Ingangsspanning: DC 8.5-48V

Ingangsstroom: 10A (MAX); bij meer dan 8A is extra warmtedissipatie nodig

Statische werkstroom: 10mA (tussen 12V en 20V, hoe hoger de uitgangsspanning, hoe hoger de statische stroom zal zijn)

Uitgangsspanning: 10-50V continu instelbaar (standaarduitvoer 19V)

Uitgangsstroom: 10A MAX; bij meer dan 6A is extra warmteafvoer nodig (afhankelijk van het spanningsverschil tussen in- en uitgang, hoe groter het spanningsverschil, hoe kleiner de uitgangsstroom)

Constant stroombereik: 0.2-8A

Uitgangsvermogen = ingangsspanning * 10A, bijvoorbeeld: ingang 12V * 5A = 60W, ingang 24V * 5A = 120W, ingang 36V * 5A = 180W, ingang 48V * 5A = 240W.
Voor meer vermogen kunnen twee modules parallel worden gebruikt, waarbij de uitvoer van 10A kan worden verdeeld over twee modules, met elke module op 5A.

Werktemperatuur: -40 – +85 ℃ (versterk de warmteafvoer bij hoge omgevingstemperaturen)

Werkfrequentie: 150 KHz

Conversie-efficiëntie: maximaal 96% (efficiëntie is afhankelijk van in- en uitgangsspanning, stroom en spanningsverschil)

Overstroombeveiliging: ja (bij meer dan 13A wordt de uitgangsspanning automatisch verlaagd)

Ingangsbescherming tegen omgekeerde verbindingen: ja (bij minder dan 5A, voor hogere omgekeerde verbindingsstroom is een andere invoer vereist)

Installatiemodus: 4 schroefgaten van 3 mm

Verbindingsmodus: bedrading uitgang

Afmetingen van de module: 69 x 35 mm

Aanpassingsmethode voor uitgangsspanning/stroom:

1. Stel de RV1-potentiometer in op basis van uw batterij of LED, om de gewenste uitgangsspanning in te stellen. Bijvoorbeeld, voor 10 LED’s in serie, stel 37V in.

2. Draai de RV2-potentiometer ongeveer 30 keer met de klok mee om de minimale uitgangsstroom in te stellen, sluit de LED aan en pas de RV2-potentiometer aan om de gewenste stroom in te stellen.

Opmerking: stel de stroom niet in bij kortsluiting, de circuitstructuur van de boostmodule kan niet worden aangepast bij kortsluiting.

Toepassingsbereik:

1. Creëer een stabiele voeding, voer 12V in en de output kan instelbaar zijn van 12-50V.

2. Voeding voor elektronische apparatuur, met instelbare uitgangswaarde op basis van systeemspanning.

3. Stroomvoorziening voor laptops, PDA’s of andere digitale producten.

4. Mobiele voeding voor laptops met een groot lithium batterijpakket van 12V, zodat u uw laptop overal mee naartoe kunt nemen.

5. Gestabiliseerde zonnepanelen.

6. Opladen van batterijen, lithiumbatterijen, enz.

7. Aansturing van high-power LED-verlichting.

Pakket inbegrepen:

3 x boostmodule
