Description
Voorzien van:

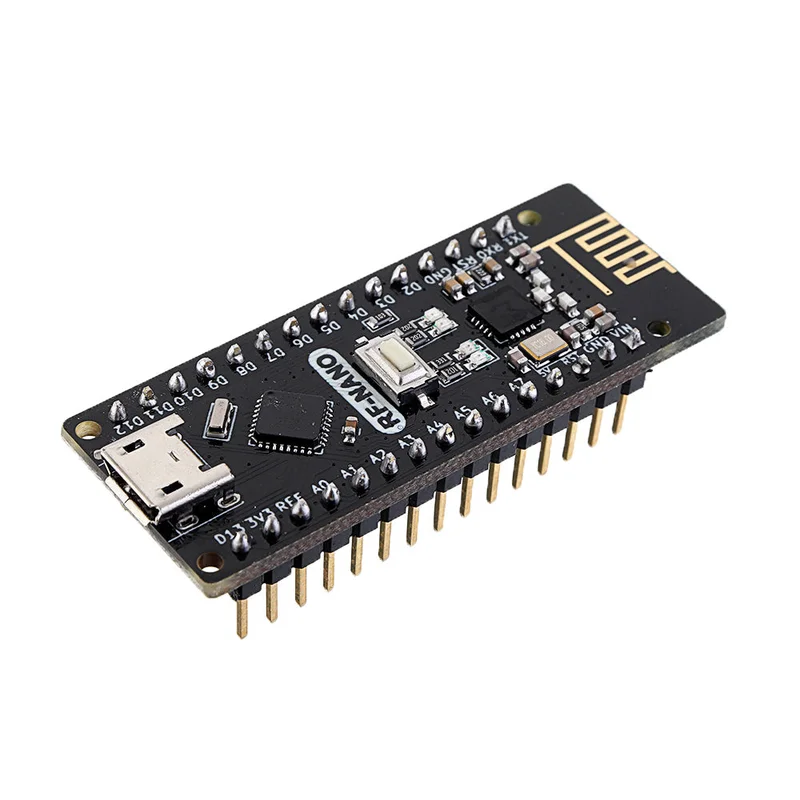

- Creatieve producten, RF-Nano-Board: opgewaardeerd nano-bord met de ATMEGA328P-MU QFN32 chip en de nieuwste bootloader (IDE 1.8.8). Volledig compatibel met het standaard nanobord en pin-compatibel met Nano V3.0.
- Handiger voor toepassingen: de RF-Nano-Board integreert een NRF24L01+-module, ideaal voor 2.4G draadloze connectiviteit.
- Materiaal en technologie van hoge kwaliteit: gemaakt van hoogwaardig origineel materiaal met Immersion Gold-technologie voor een betrouwbare afwerking.
- Compact ontwerp: afmetingen van slechts 48 mm x 19 mm, volledig compatibel met Nano V3.0, zonder solderen. De micro-USB-poort maakt het gebruiksgemak nog groter.
- Gebruik van CH340-chip voor UART-communicatie, met stuurprogramma’s beschikbaar voor macOS, Windows en Linux.
Specificaties:
- Microcontroller: ATmega328P
- NRF24L01+ 2.4G draadloos
- Architectuur: AVR
- Bedrijfsspanning: 5 V
- Flash-geheugen: 32 KB (waarvan 2 KB gebruikt door bootloader)
- SRAM: 2 kB
- Kloksnelheid: 16 MHz
- Analoge I/O-pinnen: 8
- EEPROM: 1 KB
- DC stroom per I/O-pinnen: 40 mA
- Ingangsspanning: 7-12 V
- Digitale I/O-pinnen: 22
- PWM-uitgangen: 6
- Stroomverbruik: 19 mA
- Gewicht: 9 gram
Parameters:
- Volledig compatibel met de pin-configuratie van Nano V3.0.
- BLE-chip: TI CC2540
- Werkkanaal: 2.4G
- Transmissieafstand: 50 m
- Ondersteunt AT-instructies voor BLE-configuratie.
- Ondersteuning voor USB virtuele seriële poort, hardware seriële poort en BLE transparante transmissie.
- Ondersteunt master- en slave-schakelaar.
- Ondersteunt iBeacons.
- Interface: micro-USB.
- Ingangsspanning: USB-voeding, Vin 6 ~ 12V, 5V.
- MCU: ATmega328P-MU QFN32.
- Bootloader: nieuwste versie 1.8.8.
- Pin-configuratie: twee rijen van 2.54 mm, 15 pinnen.
- Afmetingen: 48 mm x 19 mm x 12 mm.
Pakket bevat:
- 3 x RF Nano-kaarten.
Opmerking:
Gebruik IDE 1.8.6 of hoger. Installeer eerst het CH340-stuurprogramma en selecteer in de IDE: Tools – Board “Nano” Processor “ATmega328P”. Anders kunt u geen programma’s branden.
