Description
Invoering:

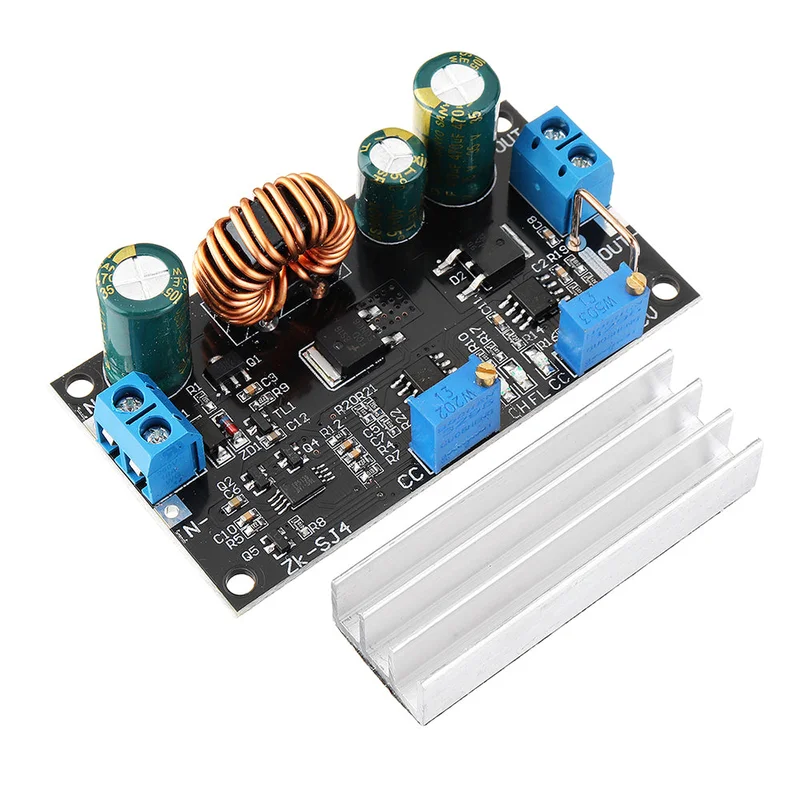

Deze module heeft een breedspanningsingang van DC 4,8-30V en een brede spanningsuitgang van 0,5-30V, waardoor zowel op- als afschakelen mogelijk is. Wanneer de uitgangsspanning bijvoorbeeld is ingesteld op 18V, kan de ingangsspanning variëren tussen 5-30V en levert constant 18V. Bij een invoer van 12V kan de potentiometer worden aangepast om een uitgang van 0,5-30V in te stellen.
De module biedt hoog vermogen, hoge efficiëntie en betere prestaties dan de XL6009/LM2577-oplossing. Het maakt gebruik van een externe high-power MOS en hoogspanningsschottky-diodes voor optimale prestaties.
De stroom kan worden ingesteld om de uitgangsstroom te beperken, wat ideaal is voor constante stroomaandrijving, batterijopladen en andere toepassingen.
De module beschikt over een anti-terugstromingsfunctie, waardoor een aparte anti-terugstroomdiode tijdens het opladen van de batterij niet nodig is.
Specificaties:
- Ingangsspanning: 4,8-30V
- Uitgangsspanning: 0,5-30V
- Uitgangsstroom: stabiel op 3A, tot 4A bij verhoogde warmtedissipatie
- Uitgangsvermogen: 35W bij natuurlijke warmteafvoer, 60W bij verbeterde warmteafvoer
- Conversie-efficiëntie: ongeveer 88%
- Kortsluitingbeveiliging: Ja
- Werkfrequentie: 180 KHz
- Afmetingen: 68 x 37 x 22 mm (L x B x H), montageopening: 3 mm
- Gewicht: 38,7 g
Pakketinhoud:
- 3 x Module
