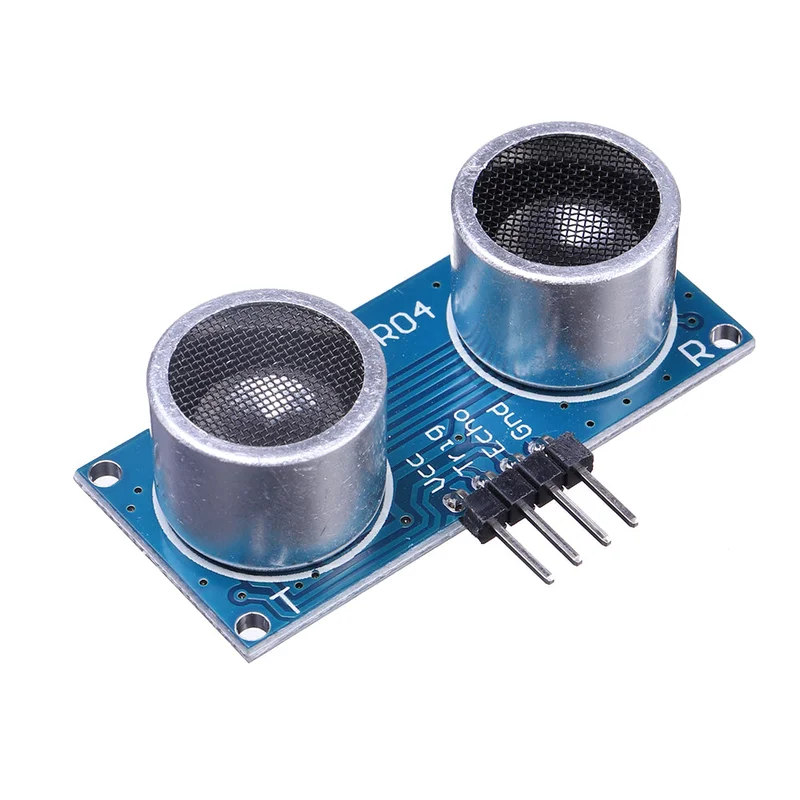

3 Stuks ultrasone afstandsmeetmodule HC-SR04-P 2-450 cm-Snelle verzending

Description

Omschrijving:

Werkspanning: 3.3-5V (DC)

Statische stroom: Minder dan 2mA.

Uitgangssignaal: Elektrisch frequentiesignaal, hoog niveau 5V, laag niveau 0V.

Sensorhoek: Niet meer dan 15 graden.

Detectieafstand: 3.3V: 2cm-400cm / 5V: 2cm-450cm

Hoge precisie: Tot 0,3 cm

Input Trigger Signaal: 10us TTL impuls

Echosignaal: Uitgang TTL PWL signaal

Compatibel met HC-SR0A software en hardware

Wijze van aansluiting:

• VCC
• Trig (T)
• Echo (R)
• GND

Gebruiksmethode:

Voed de module met 3,3 – 5V. De uitgang is 3,3V-5V wanneer er een obstakel binnen bereik is, of 0V indien niet. De pin van deze module kan worden gebruikt als schakeluitgang bij een anti-diefstalmodule, zonder de voeten bij het afbreken van modules.

Opmerking: De module moet in het circuit worden ingebracht voordat de voeding wordt ingeschakeld om misoperatie te voorkomen; als dit niet gebeurt, moet de voeding opnieuw worden ingeschakeld.

Module werkprincipe:

1. Adopteer IO trigger door ten minste 10us sequentie van hoog niveau signaal te leveren.
2. De module stuurt automatisch vier 40kHz vierkante golven en detecteert automatisch of het terugkerende polssignaal is ontvangen.
3. Als er signalen terugkomen, wordt het hoog niveau geactiveerd en de tijd van hoog niveau is de tijd van de ultrasone zending naar ontvangst. Testafstand = (hoog niveau tijd * geluidsnelheid (340M/S) / 2.

Notitie:

Deze module is niet geschikt om direct op elektrische stroom aan te sluiten. Als u deze module met elektrische stroom wilt aansluiten, zorg er dan voor dat de GND-aansluiting van deze module eerst is aangesloten, anders beïnvloedt dit de normale werking van de module.
