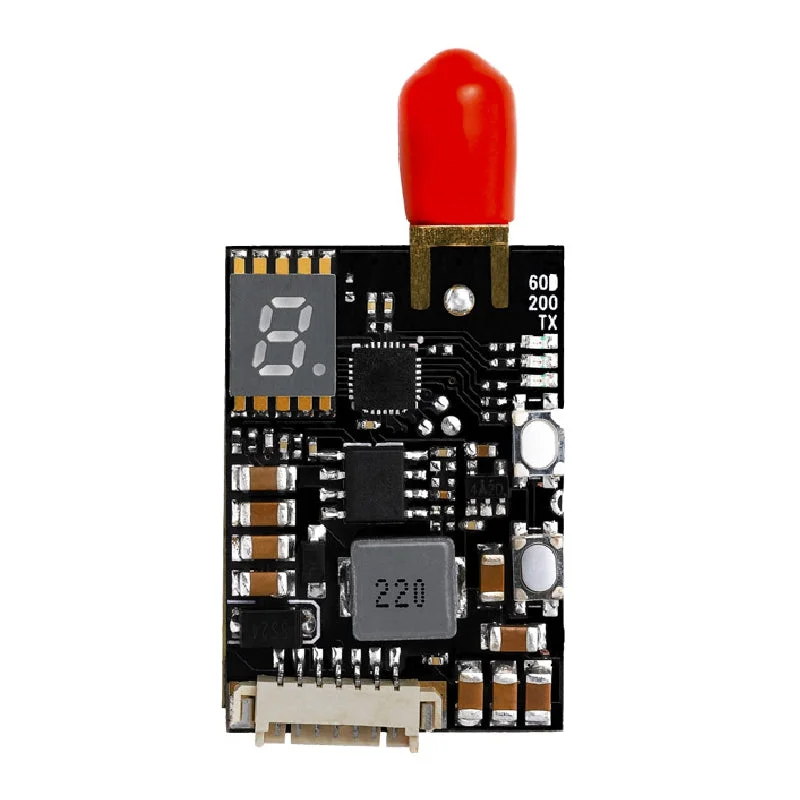

5.8G 48CH FPV-zender met instelbaar zendvermogen-Snelle verzending

Description

Beschrijving:

Maat: 32,5 x 22,6 x 7,25 mm

Werkspanning: DC 6-24V

Werkstroom: 130mA (25mW) / 230mA (200mW) / 280mA (600mW) bij 12V

Werkfrequentie: 5.8G

Werkkanaal: 48CH

Zendvermogen: 25mW / 200mW / 600mW, instelbaar

Transmissieafstand: 200m (25mW) / 1.5km (200mW) / 5km (600mW) in open gebied met 4-blad klaver antenne

Interface:

• 1 x RP-SMA antenneconnector
• 1 x 7P-aansluiting (Video-in, GND, PMW-IN, Audio-in, 5V-out, GND, Video-in)
• 1 x Displayer
• 2 x Knoppen

Kenmerken:

• Ondersteunt aanpassing via Betaflight, Flight Controller, OSD
• Omwisselbaar tussen 25mW, 200mW, 600mW en uitschakelen (PITMODE)
• 5V BEC-uitgang voor voeding van ontvanger en camera
• 0% notificatie bij inschakelen en kanaalwisseling, voorkomt interferentie
• Oververhittingsbescherming om schade te voorkomen
• Beschermingsfunctie die schade voorkomt bij het vergeten van de antenne
• Ondersteunt OSD-configuratie voor kanaal, vermogensniveau en PITMODE-schakelaar
• Kan de stroominstelling opslaan
• Knoppen voor het aanpassen van parameters van de module
• Mini Nixie buisdisplayer

Bediening:

• Stroomschakelaar:
• Bij inschakelen blijft de stroominstelling hetzelfde als de vorige keer.
• Lange druk op de aan/uit-knop om te schakelen tussen 25mW, 200mW en 600mW.
• Indicatoren: 25mW werkt: “TX” aan; 200mW werkt: “TX” en “200mW” indicatoren aan; 600mW werkt: alle 3 indicatoren aan.

• Kanaalschakelaar:
• Lange druk op de kanaalknop om circulair te schakelen tussen ABCDEF, korte druk om CH1-CH8 circulair te schakelen.
• Bij aansluiting van PMW is er binnen 3 seconden een signaal, de decimale punt op de display verlicht. Gebruik de afstandsbediening om 1-8 kanalen te configureren en de zender uit te schakelen. Anders komt het binnen 3 seconden in de configuratiemodus, de decimale punten worden niet weergegeven.
• Configuratieknop voor instellen, er is een verbindingsblok voor de knop op de module.

Opmerking:

• Sluit de antenne goed aan voordat u de module inschakelt voor optimale prestaties.
• 5V spanningsinvoer, maximale stroom is 1A.

Pakket bevat:

• 1 x 5.8G 48CH 25mW / 200mW / 600mW FPV-zender
