Description

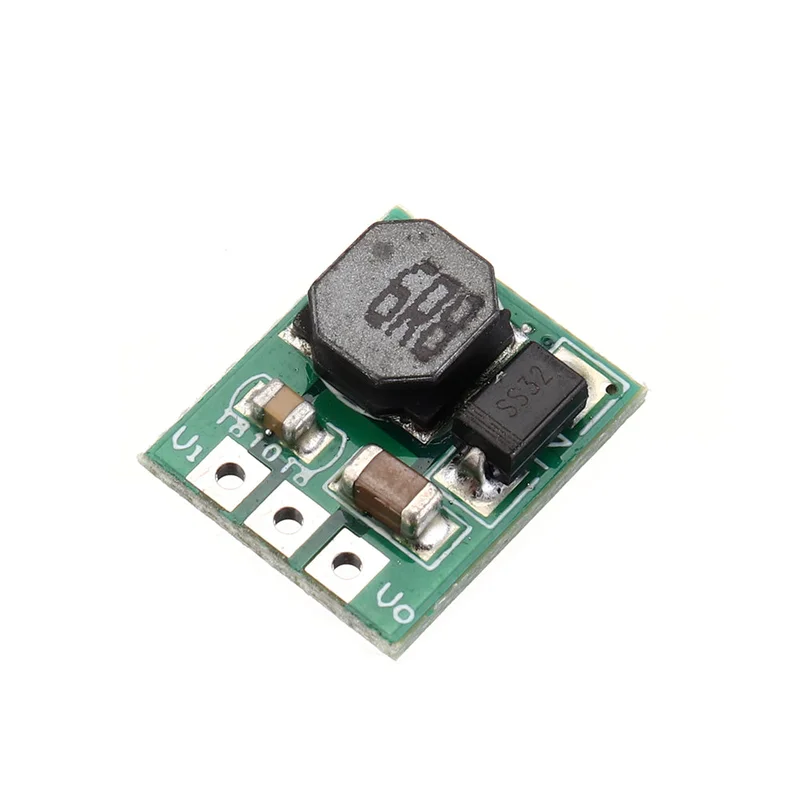

Beschrijving:Deze DC-DC boost converter module heeft een werkfrequentie van 1 MHz.Efficiëntie tot 94% (meestal tussen 84% en 91%).Ruststroom: 0,19 : -40 tot +85 graden : -65 tot +150 graden : 13 x 11 x 5,2 mm (ultra klein en ultra dun).Gewicht: 1 g (ultralicht).Beveiliging:Overstroombeveiliging (OCP).Overspanningsbeveiliging (OVP).Kortsluitbeveiliging (SCP).Overtemperatuurbeveiliging (OTP).Pin beschrijving:VI: Positieve ingang (+).GND: Negatieve ingang en uitgang (GND / -).VO: Positieve uitgang (+).Uitgang 12V:Ingangsspanning: DC 2,6 ~ 6V, uitgang: DC 12V ± 3%.Maximale output: 12V / 500 mA (zie onderstaande tabel voor meer informatie).
| Ingangsspanning | Invoerstroom | Uitgangsspanning | Uitgangsstroom |
| 3V | 0,70A | 12V | 0,15A |
| 3.3V | 1,20A | 12V | 0,28A |
| 3.7V | 1,25A | 12V | 0,34A |
| 4.2V | 1,25A | 12V | 0,39A |
| 4.5V | 1,25A | 12V | 0,42A |
| 5V | 1,30A | 12V | 0,50A |
Toepassingen:Batterijgevoede , -camera’-camera”s en voor :Dit is een DC-DC spanningsomvormermodule. Let op bij gebruik:1. De ingangsspanning mag niet groter zijn dan het maximale invoerbereik.2. Het uitgangsvermogen mag gedurende langere tijd niet groter zijn dan de maximale belasting.3. Het ingangsvermogen moet groter zijn dan het uitgangsvermogen, vanwege het stroomverbruik van de module bevat:5 x 6W mini DC-DC boost converter module (3-5V naar 12V).
Afbeeldingen:
