Description
Voorzien van:
Deze module maakt gebruik van de LM2596 chip, met een hoge efficiëntie (tot 92%) en lage warmteontwikkeling. Het kan eenvoudig worden gebruikt bij een stroom boven de 3A, in combinatie met de originele TI op-amp voor controle van de uitgangsstroom, waardoor de totale output zeer stabiel is.
De module is uitgerust met een originele Sanyo low ESR filtercondensator, wat resulteert in een lage rimpelspanning tot 50mV. De module is vervaardigd met machineplaatsing en reflow solderen.
Deze module is een verstelbare buck-module, waarbij de uitgangsspanning kan worden aangepast met de blauwe instelbare weerstand. Het ingang- en uitgangsverschil moet minimaal 2V zijn, met een minimum uitgang van 1,23V.

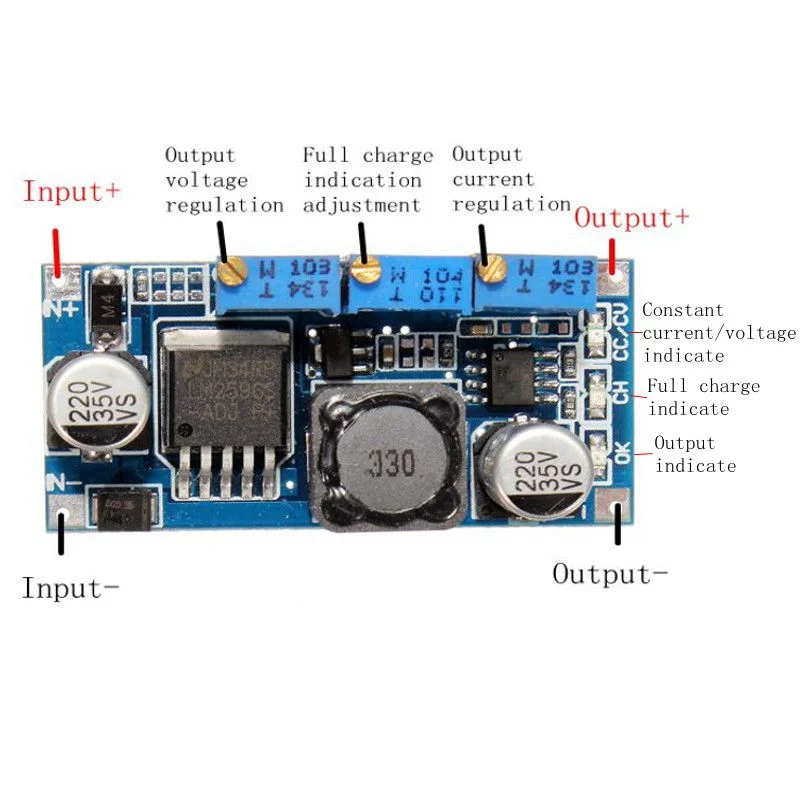

De module heeft de volgende aansluitingen: IN – (negatieve ingang), IN + (positieve ingang), OUT – (negatieve uitgang), OUT + (positieve uitgang). Zorg ervoor dat de verbindingen correct zijn aangesloten om schade aan de module te voorkomen.
Omschrijving:
- Aard van de module: Niet-geïsoleerde stap-down module
- Rectificatie: niet-synchrone rectificatie
- Ingangsspanning: 7V – 35V
- Uitgangsspanning: 1.25V – 30V
- Uitgangsstroom: Verstelbaar, tot 3A
- Efficiëntie: tot 92%
- Schakelfrequentie: 150 KHz
- Output rimpeling: maximaal 50mV
- Belastingregeling: ± 0,5%
- Spanningsregeling: ± 2,5%
- Bedrijfstemperatuur: -40 °C tot +85 °C
- Afmetingen: 48 x 23 x 14 mm (L x B x H)
Batterij opladen methode:
- Zorg ervoor dat de batterijdrijspanning en laadstroom overeenkomen met de module ingangsspanning.
- Stel de constante potentiometer in zodat de uitgangsspanning ongeveer 5V is.
- Gebruik een multimeter (10A stroom) om de uitgangskortsnelheid te meten en pas de constante stroom potentiometer aan zodat de uitgangsstroom de vooraf bepaalde laadstroomwaarde bereikt.
- De standaard waarde voor de laadstroom is 0,1 keer de laadstroom (constante stroomwaarde). Indien nodig kan de draaipotentiometer worden aangepast.
- De constante potentiometer zorgt ervoor dat de uitgangsspanning de vlotterspanning bereikt.
- Verbind de module met de batterij en probeer te laden.
LED constante stroom driver gebruiksmethode:
- Zorg ervoor dat de aandrijf-LED bedrijfsstroom en maximale werkspanning correct zijn.
- Stel de constante potentiometer in zodat de uitgangsspanning ongeveer 5V is.
- Gebruik een multimeter (10A stroom) om de kortsluitstroom te meten en pas de constante stroom potentiometer aan zodat de uitgangsstroom de vooraf bepaalde werkstroom van de LED bereikt.
- De constante potentiometer zorgt ervoor dat de uitgangsspanning de maximale bedrijfsspanning van de LED bereikt.
- Sluit de LED aan en test de module.
Pakket inbegrepen:
