Beschrijving:
Deze 16-bits ADC biedt een hoge precisie van 860 monsters per seconde via I2C, ideaal voor microcontrollers zonder analoge-naar-digitale converter of wanneer een hogere precisie gewenst is. De chip kan worden ingesteld als 4 single-ended ingangskanalen of twee differentiële kanalen. Daarnaast beschikt het over een programmeerbare versterker met een versterking tot x16, waardoor kleinere signalen effectief kunnen worden versterkt.

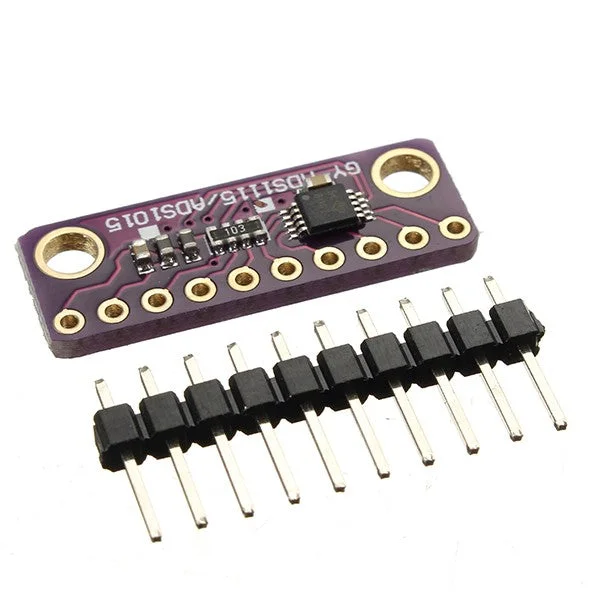

De chip is compact en wordt geleverd op een bord met ferrieten om de AVDD en AGND stabiel te houden. De interfacing gebeurt via I2C, met een wijzigbaar adres in een van de vier opties, zodat u maximaal 4 ADS1115’s kunt aansluiten op een enkele 2-draads I2C-bus voor in totaal 16 enkelzijdige ingangen.
Voorzieningen:
- Voedingsspanning: 2.0V tot 5.5V
- Lage stroomverbruik: Continu modus: slechts 150uA; Single-Shot modus: automatische uitschakeling
- Programmeerbare datasnelheid: 8SPS tot 860SPS
- Interne low-drift spanningsreferentie
- Interne oscillator
- Interne PGA
- I2C-interface: pin-selecteerbare adressen
- Vier single-ended of twee differentiële ingangen
- Programmeerbare comparator
- Deze module gebruikt I2C 7-bits adressen tussen 0x48-0x4B, te selecteren met jumpers
Pakket inbegrepen:
- 5 x I2C ADS1115 16-bit ADC 4-kanaalsmodule
