Description

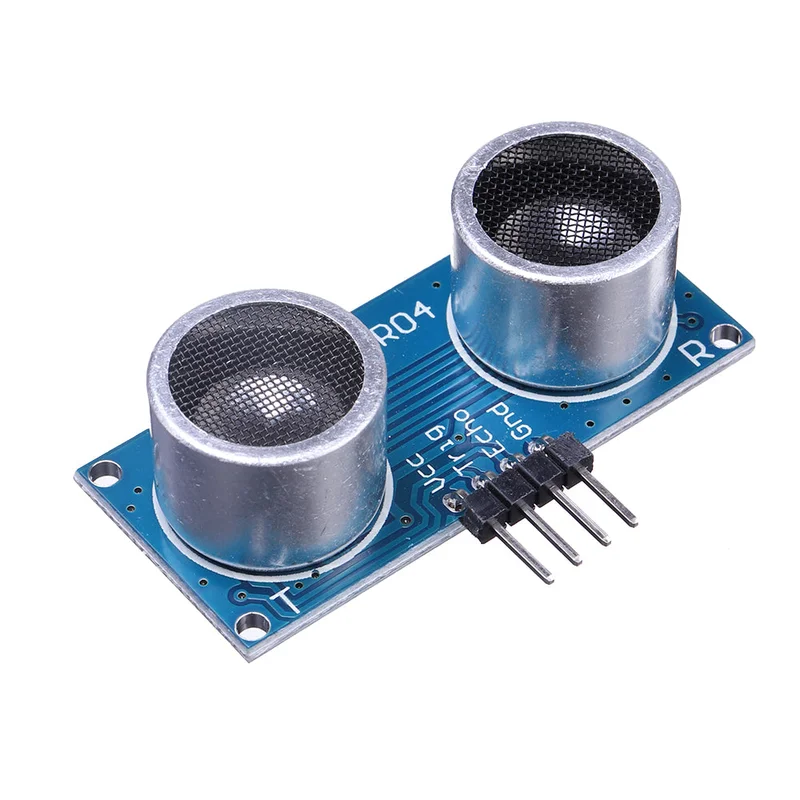

Omschrijving:Werkspanning: 3.3-5V (DC)Statische stroom: Minder dan : Elektrisch frequentiesignaal, hoog niveau 5V, laag niveau : Niet meer dan 15 : 3.3V: 2cm-400cm / 5V: 2cm-450cmHoge precisie: Tot 0,3 cmInput Trigger Signaal: 10us TTL impulsEchosignaal: Uitgang TTL PWL signaalCompatibel met HC-SR0A software en hardwareAansluitwijze:
- VCC
- Trig (T)
- Echo (R)
- GND
Gebruiksmethode:Voed de module met 3,3 – 5V. De uitgang is 3,3V-5V wanneer er een obstakel binnen bereik is, of 0V indien niet. De pin van deze module kan worden gebruikt als schakeluitgang bij een : De module moet in het circuit worden ingebracht voordat de voeding wordt ingeschakeld om misoperaties te voorkomen. Schakel de voeding opnieuw in als dit niet werkprincipe:1. Activeer de IO-trigger door een hoog niveau signaal van ten minste 10us te geven.2. De module zendt automatisch vier 40kHz pulsen uit en detecteert automatisch het terugkerende signaal.3. Als er signalen terugkomen, wordt het hoog niveau geactiveerd en de tijd van het hoog niveau geeft de tijd aan van de ultrasone zending tot ontvangst. Testafstand = (hoog niveau tijd * geluidsnelheid (340M/S) / :Deze module is niet geschikt voor directe aansluiting op elektrische stroom. Als u deze module met elektrische stroom wilt aansluiten, zorg er dan voor dat de GND-aansluiting eerst is aangesloten om de normale werking van de module niet te beïnvloeden.Pakket inbegrepen:5 x Ultrasone afstandsmeetmodule HC-SR04-P
