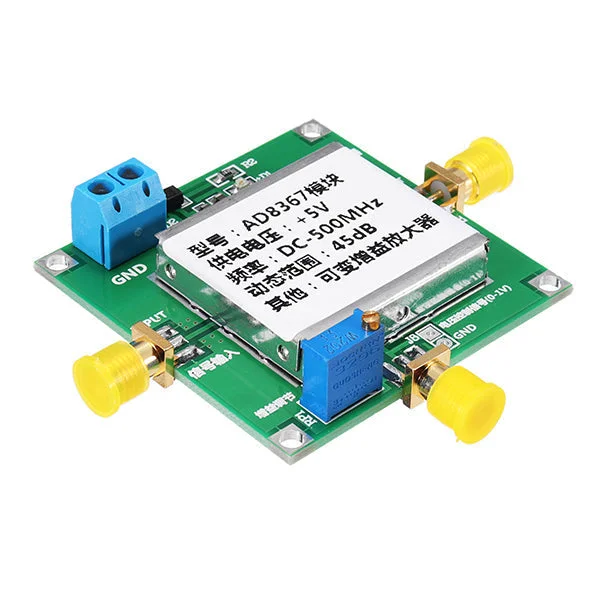

500 MHz RF breedband signaalversterker module met variabele versterking-Snelle verzending

Description

Productapplicatie:

Deze signaalversterker maakt gebruik van een X-AMP-structuur voor variabele versterking. De IF-versterker bestaat uit een 9-orde weerstandsverzwakkingsnetwerk en een versterker met vaste versterking, wat een nauwkeurige lineaire logische versterkingsregeling mogelijk maakt. Het versterkingsbereik bedraagt 45 dB en kan worden geconfigureerd voor traditionele VGA-modus met spanningsregeling. Daarnaast bevat het een kwadratische detector die ook in de AGC-modus kan functioneren. De typische werkfrequentie ligt onder de 500 MHz en de module heeft twee werkingsmodi: positieve versterkingsmodus (MODE Termination High) en negatieve versterkingsmodus (MODE Termination Low). Het analoge versterkingsregelingsspanningsbereik is 50 mV tot 950 mV, met een besturingsgevoeligheid van 20 mV/dB.

De versterkingsregeling kan worden ingesteld via de AGC-versterkingsbesturingsaansluiting, die kan worden geconfigureerd voor positieve of negatieve versterkingsregeling. De relatie tussen de logaritmische en lineaire versterkingsstuurspanning is als volgt: in de positieve versterkingsmodus is G = 50Vc – 5 (dB) en in de negatieve versterkingsmodus is G = 45 – 50Vc (dB), waarbij G de winst in dB is en Vc de regelspanning in volt. De module is voorzien van een schildbehuizing en een diode ter bescherming tegen omgekeerde polariteit.

Technische specificaties:

• Voedingsspanning: +5V DC (standaard stroom 200 mA bij maximale versterking)
• Operationele frequentie: DC-500 MHz, input en output impedantie: 50 ohm
• Maximale uitgangsamplitude: 27 dBm (200 ohm)
• Variabel versterkingsbereik: 46 dB (zie specifieke curve S21)
• Bereik van de besturingsspanning: 0-1 VDC, met optionele interne potentiometer of geprogrammeerd plus DA
• Kan worden geconfigureerd voor AGC-modus of VCA-modus

Modusinstellingen:

VCA-modi: spanningsgeregelde versterkingsmodus, positieve hellingscontrolemodus (wanneer J7 en J4 zijn kortgesloten en J6 en J2 open zijn, is het VCA-besturing (positieve helling)); negatieve hellingscontrolemodus (wanneer J7 en J2 zijn kortgesloten en J4 en J6 open zijn, is het VCA-regeling (negatieve helling)).

AGC-modus: AGC-modus, de jumperinstellingen (J6 en J2 kort, ontkoppel J7, J5 en J9 zijn de AGC-besturing).

Pakket inbegrepen:

• 1 x 500 MHz RF-signaalversterker module
