8-Kanaals analoge multiplexermodule-Snelle verzending

Description

Beschrijving:

De 74HCT4051 is een single-pole octaal-goot analoog schakelaar (SP8T) die geschikt is voor gebruik in analoge of digitale 8:1 multiplexer/demultiplexer applicaties. De schakelaar heeft drie digitale select inputs (S0, S1 en S2), acht onafhankelijke ingangen/uitgangen (Yn), een gemeenschappelijke input/output (Z) en een digitale enable input (E). Wanneer E HIGH is, zijn de schakelaars uitgeschakeld. De ingangen omvatten klemdiodes, wat het mogelijk maakt om huidige beperkende weerstanden te gebruiken om ingangen te interfacing naar spanningen die hoger zijn dan VCC.

Kenmerken:

• Breed analoge ingangsspanning bereik van -5 V tot +5 V
• Voldoet aan JEDEC standaard nr. 7A
• Lage ON weerstand:
  80 ohm (typisch) bij VCC – VEE = 4,5 V
  70 ohm (typisch) bij VCC – VEE = 6,0 V
  60 ohm (typisch) bij VCC – VEE = 9,0 V
• Logische niveau vertaling: maakt communicatie mogelijk tussen 5 V logica en ± 5 V analoge signalen
• Typische ‘break before make’ ingebouwd
• ESD bescherming:
  HBM JESD22-A114F overschrijdt 2000 V
  MM JESD22-A115-A overschrijdt 200 V
  CDM JESD22-C101E overschrijdt 1000 V
• Meerdere pakketopties
• Temperatuurbereik van -40 °C tot +85 °C en -40 °C tot +125 °C

Pakket inbegrepen:

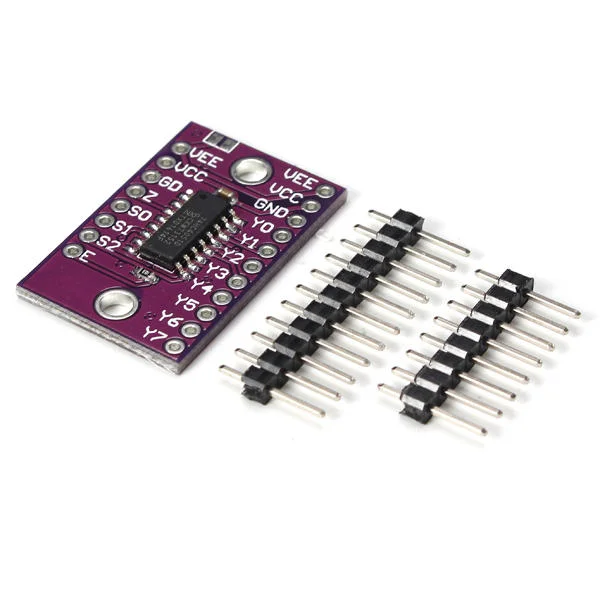

10 x 8-kanaals analoge multiplexermodule
