Amplitude fase detectie module 2.7 GHz RF/IF-Snelle verzending

Description

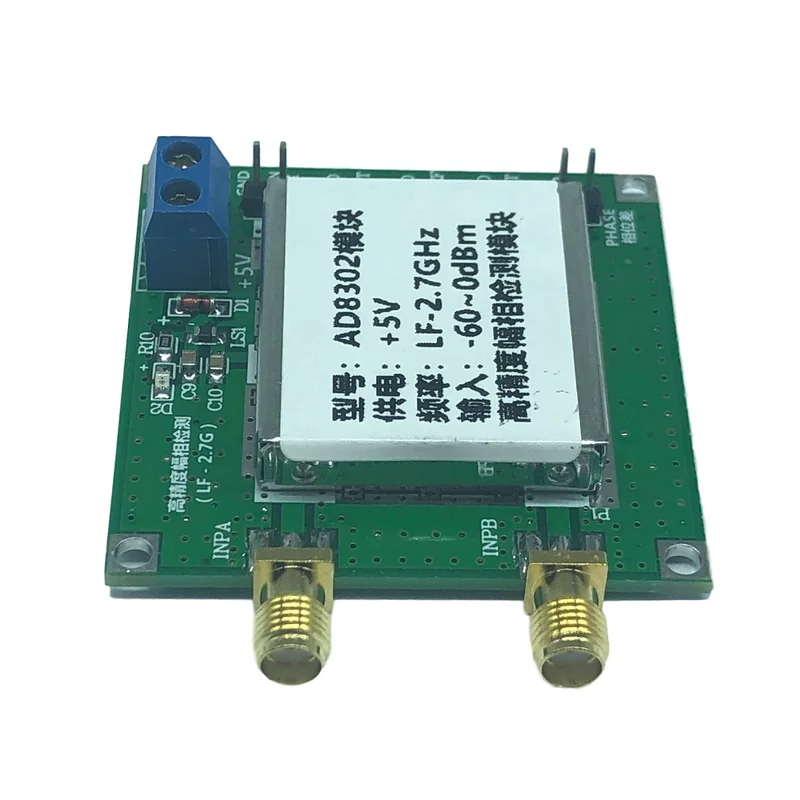

Omschrijving:Deze amplitude fase detectie module is ontworpen voor RF / IF-amplitude- en fasemeting. Het kan gelijktijdig de amplitudeverhouding en het faseverschil meten tussen twee ingangssignalen in het frequentiebereik van lage frequentie tot 2,7 apparaat bevat twee nauwkeurig afgestemde logaritmische breedbanddetectoren, een fasedetector, een uitgangsversterkergroep, een biaseenheid en een uitgangsreferentiespanningsbuffer, die de bron van fouten en temperatuurafwijkingen tot een minimum kunnen beperken.
Belangrijkste kenmerken:(1) Meting van de amplitudeverhouding en faseverschil van twee ingangssignalen in het frequentiebereik van lage frequentie tot 2,7 GHz;(2) Dynamisch bereik van de ingangssignalen is ± 30dB, met een uitgangsgevoeligheid van 30mV / dB en een fout van minder dan 0,5dB. De uitgangsspanning bij -30dB is 30mV en bij +30dB is dit 1,8V. De uitgangsstroom is 8mA en de conversiesnelheid is 25V / μs;(3) Schaalfactor voor nauwkeurige amplitudemeting is 30mV / dB;(4) Typische nauwkeurigheid is minder dan 0,5 dB;(5) Typische fase-nauwkeurigheid is minder dan 1°;(6) Drie werkmodi: meten, regelen en niveaumeting;(7) 1.8V referentiespanning bias output;(8) Videobandbreedterespons is 30MHz;(9) Werkt met een enkele voeding van 2,7V tot 5,5V;(10) Compacte 14-pins uitvoering met afschermingsmantel en anti-omgekeerde : 50 x 50 mmGewicht: 22 gram
Pakket bevat:1 x Amplitude-fasedetectiemodule
