Beschrijving:

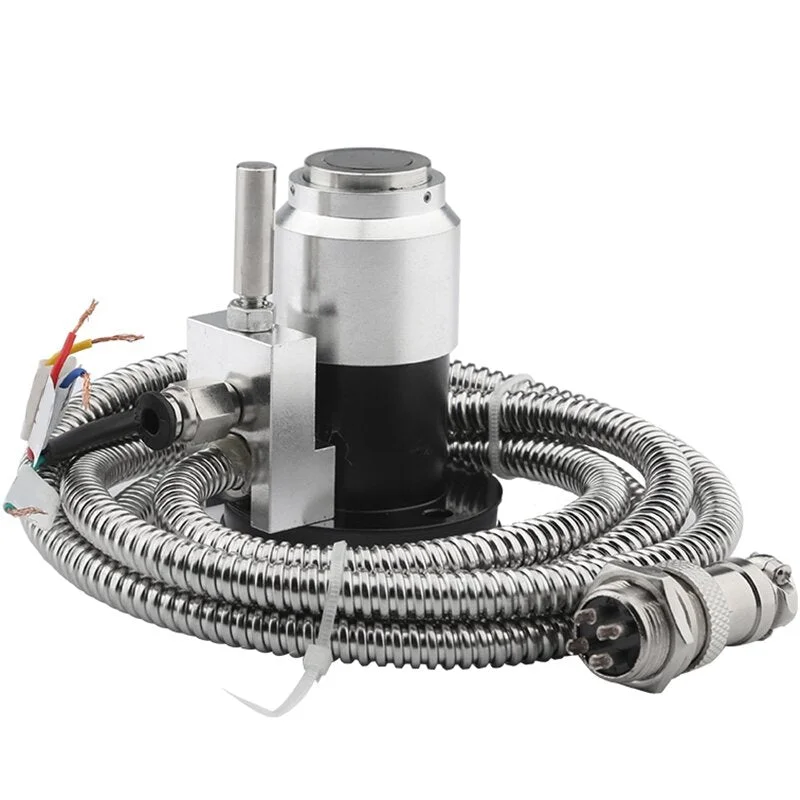

Deze automatische gereedschapsinstelling gauge is ontworpen voor gebruik met CNC-graveermachines en biedt een nauwkeurige en efficiënte manier om gereedschappen in te stellen.
Specificatie:
| Uitgangsmodus: | NC (normaal gesloten) |
| Voor reis: | bijna 0 |
| Hartinfarct: | 5mm |
| Herhaal positioneringsnauwkeurigheid: | 0,001 mm (verrichtingssnelheid: 50-200 mm/min) |
| Levensduur: | 3.000.000 keer |
| Contactkracht: | 1.5N |
| Buitenschaal: | Slijpen 4S |
| Bescherming: | IP67 |
| Snijkop: | Diameter 20 mm, hardmetaal. |
| Schokclassificatie: | 20mA (MAX) DC24V aanbevolen waarde (10mA) ohmse belasting: |
| Kabel: | 3M 4-cellige treksterkte 30N, minimale buigradius R7 |
| Beschermbuis: | 1M (minimale buigradius R25) |
| Ultra reisalarm: | |
| Overtreft de specificaties: | NC (normaal gesloten), afstandssignaal ongeveer 5 mm |
| Schokclassificatie: | DC24V 20mA (MAX) 10mA (ohmse belasting) |
Functies:
- Waterdichte en stofdichte structuur, met goede duurzaamheid voor CNC-bewerkingstaken.
- Verbetert de efficiëntie van de gereedschapsinstelling bij CNC-bewerking aanzienlijk.
- Waarschuwt wanneer de slag wordt overschreden.
- Automatische detectie van gereedschapsbreuk: als het gereedschap beschadigd of gebroken is, stopt de machine automatisch en geeft een waarschuwing.
- Automatische compensatie van gereedschapsslijtage: zodra slijtage is gedetecteerd, kan het relevante programma worden gecorrigeerd om de nauwkeurigheid van het werkstuk te waarborgen.
Installatie-instructies:
- De rekwisieten en het gereedschapsinstelapparaat moeten loodrecht op het contactoppervlak staan en verticaal contact maken met het contactoppervlak. Installeer zoveel mogelijk op de werkbank waar het ijzeren vijlgebied klein is.
- Zorg ervoor dat u de spanning binnen het nominale voedingsbereik gebruikt, controleer de DC10-30V, de stroom is lager dan 20mA, het omgevingstemperatuurbereik is -25 °C tot 70 °C.
- Controleer de diameter van het snijgereedschap onder de 20 mm en de snijsnelheid lager dan 50-200 mm/min. Het gereedschapscentrum moet naar het midden van het gereedschapsvlak vallen.
Pakket Inbegrepen:
1 x gereedschapsinstellingsmeter
