Betaflight F4 Noxe V1 Flight Controller AIO OSD 5V 8V BEC voor RC Drone-Snelle verzending

Description

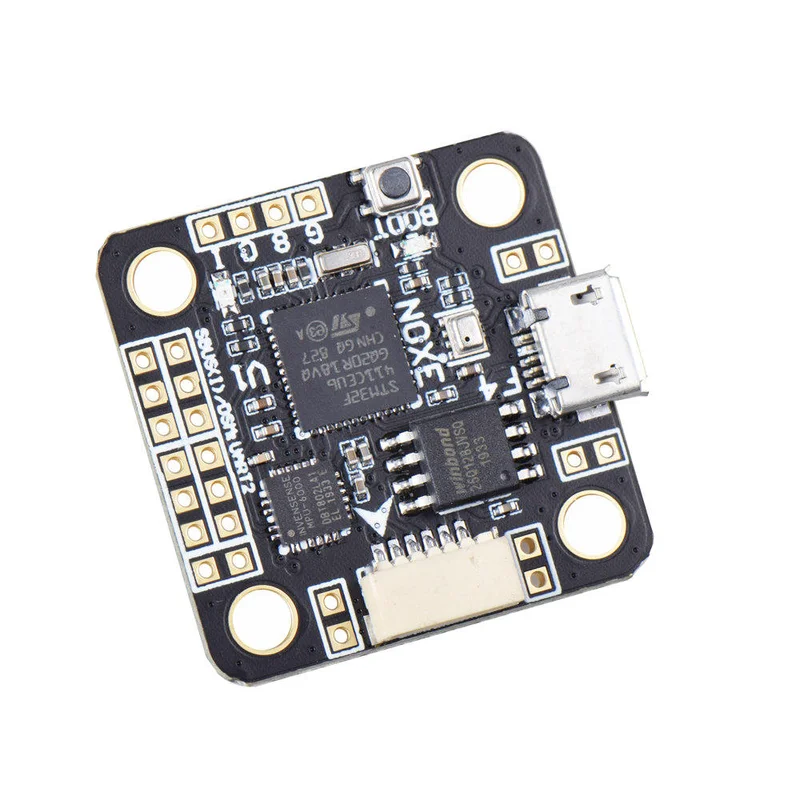

Betaflight F4 Noxe V1 Flight Controller AIO OSD 5V 8V BEC voor RC Drone

Upgrade:
Firmware: betaflight_4.1.0_FLYWOOF411.hex
1. PCB van 1,6 mm dikte
2. Toevoeging van 8V 3A BEC
3. Zwarte doos is opgewaardeerd naar 16 MB
4. IIC (SDA, SCL) -poort toegevoegd
5. CURT-ingangspoort (huidig signaal) toegevoegd
6. PPM-poort verwijderd
7. Ondersteuning voor 2-6S Lipo-invoer

Specificaties:
Naam van het item: Betaflight F4 vluchtcontroller
Model: F4 Noxe V1
Versie: Standaardversie / Deluxe-versie
StandaardVersie: Zonder barometer en Blackbox
Deluxe versie: met barometer en blackbox
CPU: STM32F411C
MPU: MPU6000
Ingangsspanning: ondersteuning voor 2-6S Lipo-ingang
Firmware: betaflight_4.1.0_FLYWOOF411.hex
Ingebouwde Betaflight OSD
Ingebouwde [email protected] & 8V @ 3A BEC
Ondersteuning voor Spektrum 1024/2048, SBUS, IBUS, PPM,
en 3.3V Spektrum satellietontvanger
Afmetingen: 27x27mm
Bevestigingsgat: 20x20mm, M2.5
Gewicht: 4,3g
Toepassing: voor een frameset van minder dan 150 mm

Diagram Foto Instructie:
GND: Ground4.5V: voeding van de ontvanger+ 5V: BEC 5V 2.5A continu8V: BEC 8V 3A continu3.3V: LDO3.3V, MAX.150MAVBAT +: deel Lipo power 7.4V-26V (2-6S)PWM1, PWM2, PWM3, PWM4: ESC-signaalVOUT: video-uitgang voor videozenderVIN: Camera Video-invoerBUZ + BUZ-: algemeen actieve 5V zoemer voor dbuz 5VLED: LED_Strip WS2812 LED-signaalRX1 & TX1: UART1RX2 & TX2: UART2RX2 (DSM / IBUS): DSM2 / DSMX / IBUS RC ontvangen (Software-instellingen RX2)SBUS: SBUS RC ontvangen (software-instellingen RX2)RSSI: signaalsterkte ontvangerCAM-C: camerabedieningCURT: Huidige signaalingangSDA & SCL: IIC
Pakket inbegrepen:
1x F4 Noxe V1 Flight Controller
1x kabel
