CNC shield board met Uno R3 en A4988 driver kit voor 3D-printer-Snelle verzending

Description

– CNC Shield Board

Versie: 3.0
Kleur: rood
Afmetingen (L * B * H): 68 x 53 x 18 mm
Spanning: DC 12 ~ 36 V (Let op: alleen DRV8825 stuurprogramma’s zijn tot 36V compatibel, controleer de werkingsspanning bij het aansturen van de kaart.)

Kenmerken:

• Gebruik van verwijderbare A4988 of DRV8825 compatibele stepper drivers.
• Uitbreidingsbord geschikt voor snijmachines en 3D-printers.
• Compatibel met GRBL 0.8 (open source-firmware die G-code-opdrachten omzet in stepper-signalen).
• PWM spindel- en richtingpennen, ondersteuning voor 4 assen (X, Y, Z, A – kan X, Y, Z dupliceren of een volledige vierde as uitvoeren met aangepaste firmware via de pennen D12 en D13).
• Compact ontwerp. Stepper motors kunnen worden aangesloten via 4-pin molex connectoren of soldeerpunten.
• Let op: dit is een ongeassembleerde kit en vereist basis soldeervaardigheden.

– A4988 Stepper Motor Driver

Kleur: rood
Afmetingen (L * B * H): 20 x 15 x 10 mm
Thermische uitschakeling: Ja
Crossover-current bescherming: Ja
Grondbescherming: Ja
Kortsluitbeveiliging: Ja
Compatibele logische voeding: 3.3V en 5V
Vijf selecteerbare stapmodi: vol, 1/2, 1/4, 1/8 en 1/16

Kenmerken:

• Ondersteunt langzame current decay modes.
• Interne UVLO en lage RDS (On) output.
• Automatische detectie/selectie van huidige decay mode.
• Synchrone rectificatie voor lage stroomafvoer.
• Waarschuwing: het aansluiten of loskoppelen van een stappenmotor terwijl de bestuurder is ingeschakeld kan de bestuurder beschadigen.

– Uno R3 Board

MCU: ATmega328
Kloksnelheid: 16 MHz
USB-interface: ATmega16U2
Bedrijfsspanning: 5 V
I/O pin uitgangsstroom: 40 mA max
3.3 V uitgangsstroom: 150 mA max
Digitale I/O-pins: 14 (waarvan 6 met PWM-capaciteit)
Analoge ingangspennen: 6
EEPROM: 1 kB
Statisch RAM (SRAM): 2 kB
Flash-geheugen: 32 kB
Afmetingen (L * B * H): 68 x 53 x 10 mm

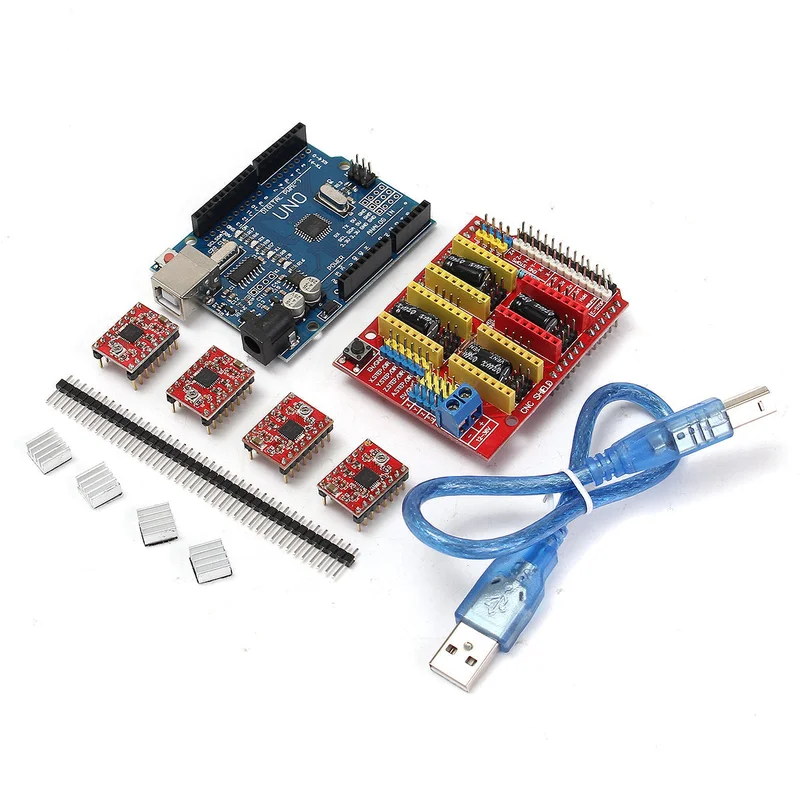

Pakket inbegrepen:

5 x CNC Shield + UNO R3 bord + 4x A4988 driver kit
