Beschrijving:
1) Bedrijfsspanning: DC 10V-45V. Aanbevolen wordt een DC32V schakelende voeding.
2) Hoge snelheid optische koppeling 6N137, zorgt voor hoge snelheid zonder stappenverlies.
3) Nieuwe originele chip met hoge stroom en spanning, biedt beveiliging tegen lage druk, oververhitting, overstroom en kortsluiting, verbeterd ten opzichte van eerdere modellen.
4) Nominaal maximaal vermogen: ± 4,5A.
5) Geschikt voor 4.2A stappenmotoren van 42, 57, 86 binnen de tweefasen, vierfasen, vierdraads en zesdraads configuraties.
6) Automatische halfstroomfunctie.
7) Onderverdeling: volledige stap, halve stap, 1/4-stap, 1/8-stap, 1/16-stap, tot 16 segmenten.
Voorzieningen:
1. De uitgangsstroom is traploos instelbaar voor verschillende toepassingen.
2. Automatische halfstroomfunctie met een gebruiksvriendelijke schakelaar.
3. Gebruik van 6N137 hoge snelheid optische koppeling voor hoge snelheid zonder stappenverlies.
4. Instructies voor het instellen van de onderverdeling zijn op de achterkant van het bord te vinden.
5. Vergrote radiator voor goede warmteafvoer.
6. Uitgang met kortsluitbeveiliging voor zorgeloos gebruik.
7. Gemeenschappelijke anode-invoermodus met twee invoerterminals voor eenvoudigere bedrading.
Specificaties:

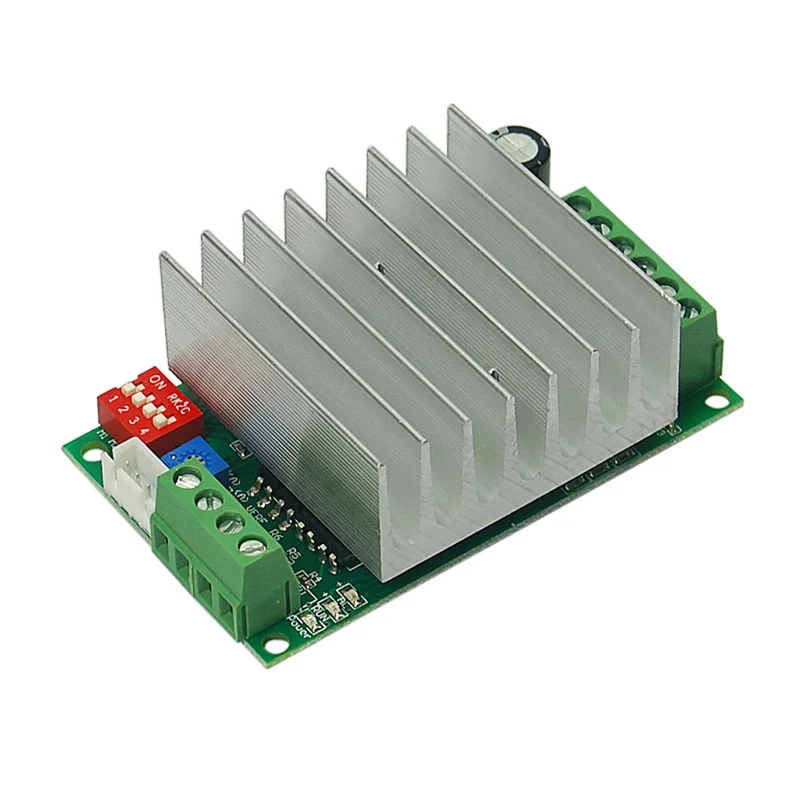

| Naam | CNC stappenmotor driver 4.5A |
| Werkspanning: | DC 10V-45V (aanbevolen: DC32V schakelende voeding) |
| Nominaal maximaal vermogen: | ± 4,5A |
| Toepassing: | Geschikt voor 42/57/86 tweefasen, vierfasen, vierdraads en zesdraads stappenmotoren |
| Afmetingen: | 50 * 82 * 35mm |
Pakket Inbegrepen:
Afbeeldingen:
