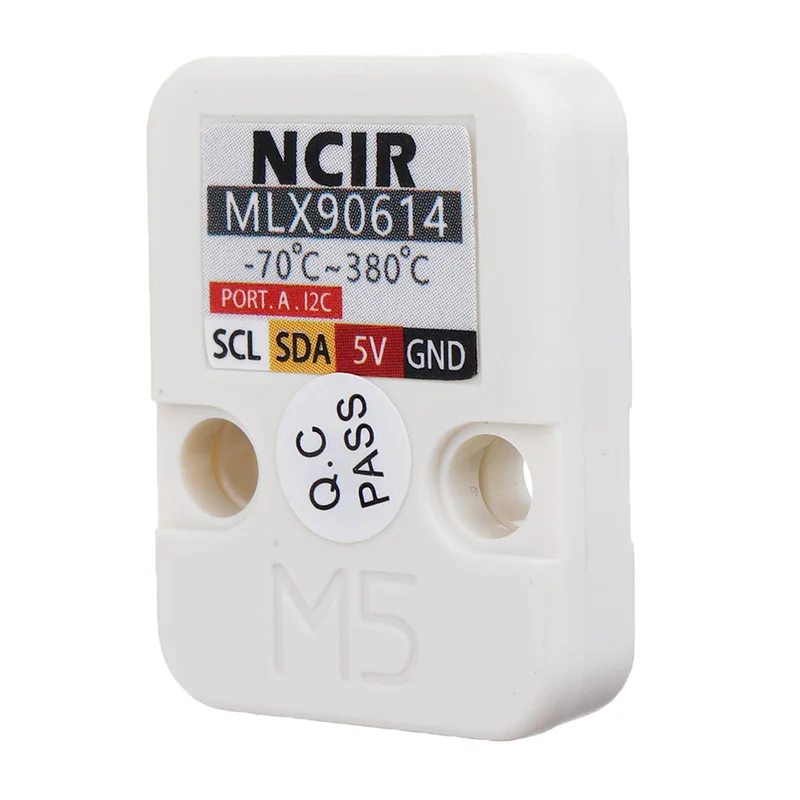

Contactloze temperatuursensormodule met MLX90614-Snelle verzending

Description

Beschrijving:

Deze contactloze temperatuursensormodule is uitgerust met een ingebouwde infraroodsensor, de MLX90614. Het apparaat kan de oppervlaktetemperatuur van een menselijk lichaam of andere objecten meten zonder fysiek contact.

In tegenstelling tot traditionele temperatuursensoren, meet deze sensor infraroodlicht dat van externe objecten terugkaatst. Richt de sensor eenvoudig op het object dat u wilt meten en hij detecteert de temperatuur door IR-golven te absorberen. Hierdoor kan het een breder temperatuurbereik waarnemen dan de meeste digitale sensoren. De sensor heeft een gezichtsveld van 90 graden, wat handig is voor het bepalen van de gemiddelde temperatuur van een gebied.

De MLX90614 is in de fabriek gekalibreerd voor een breed temperatuurbereik: -40 tot 125 °C voor de omgevingstemperatuur en -70 tot 382,2 °C voor de objecttemperatuur.

Maak verbinding met M5Core via GROVE A IIC (0x5A).

Producteigenschappen:

• Bedrijfsspanning: 4,5 tot 5,5V
• Objecttemperatuur meten: -70 °C tot 382,2 °C
• Omgevingstemperatuur meten: -40 tot 125 °C
• Meetnauwkeurigheid bij kamertemperatuur: ± 0,5 °C
• Gezichtsveld: 90 °
• Softwareontwikkelingsplatform: UIFlow (Blockly, Python)
• Twee compatibele gaten voor Le go
• Productgrootte: 32,2 mm x 24,2 mm x 8,2 mm
• Productgewicht: 4,6 g

Pakket inbegrepen:

• 1x temperatuursensormodule
• 1x Grove kabel

Toepassing:

• Lichaamstemperatuur meten
• Object (biologische) bewegingsdetectie

Gerelateerde link:

• Officiële video
• Forum
• Datasheet -MLX90614

EasyLoader:

1. EasyLoader is een eenvoudige en snelle programmeerbrander. Elke productpagina heeft een productgerelateerd case-programma voor EasyLoader.

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op”Brandwond”om te beginnen met branden.

3. De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt hier om de zelfstudie over de installatie van het stuurprogramma te bekijken.

Voorbeeld:

1. Voor IDE:

De onderstaande code is onvolledig. Klik om de volledige code te krijgenhier.

#include#include#define NCIR_ADDR 0x5Auint16_t resultaat;float temperatuur;();();(NCIR_ADDR);(0x07);(false);(NCIR_ADDR, 2);resultaat = ();resultaat |= () << 8;temperatuur = resultaat * 0.02 - 273.15;

2. UIFlow:

Klik om de volledige code te krijgenhier.

Schematisch:

PinMap:
