DC 12V vierdradige thermostaat PWM ventilatorsnelheidsregelmodule-Snelle verzending

Description

DC 12V vierdradige thermostaat PWM ventilatorsnelheidsregelmodule

Beschrijving:

Deze module maakt gebruik van een gestandaardiseerd vierdradig ventilatorbesturingsprotocol en ondersteunt alle standaard vierdradige interface chassisventilatoren en CPU-ventilatoren. Meer dan 95% van de ventilatoren ondersteunt krachtige snelheidsregeling. De module biedt onafhankelijke controle over drie verschillende functies, met temperatuurverschuiving en een tweerichtingsstoringdetectie-alarmfunctie (inclusief accessoires). De module ondersteunt een maximale enkele kanaalbelasting van 12V5A en een totale stroominvoer van maximaal 12V9A.

Oncontroleerbare vierdradige ventilatormodellen:

• Delta FFR0612VHE
• Delta FFR0612DHE
• Afmetingen 6038
• Niet-standaard anti-timing ventilator (snelheid omgekeerd aanpassen)

Kenmerken:

• Afmetingen van de module: 50mm x 43mm x 13mm, positioneringsgaten 44mm x 37mm, diameter 3mm
• Bedrijfsspanning: DC12V
• Circuitbelasting: maximale stroom per uitgang 5A, totale busstroom tot 9A
• Uitgangsbereik: Eerste kanaal 20% -100%, of 40% -100% (TFL = AAN)
• 10% -100% voor het tweede en derde kanaal
• Opmerking: Het bovenstaande bereik is alleen het PWM-bereik, het werkelijke effect van de ventilatorregeling varieert afhankelijk van de ventilator.
• Temperatuursensorparameters: 50K B = 3950
• Thermostaat temperatuurzonefout: fout afhankelijk van de temperatuursensor, meestal 3-5%
• Minimale snelheid voor storingalarm: 700-800 rpm

Functie-instelling schakelaars:

• TFL (Nr. 1): PWM-kanaal met de laagste temperatuurinstelling. Wanneer AAN, is de laagste PWM van FAN1 40%. Wanneer UIT, is de minimale PWM van FAN1 20%.
• TP1 en TP2 (Nr. 2 en 3): Temperatuurkanaal controleert temperatuurzones als volgt (moet overeenkomen met de gebruikte temperatuursensor):

Bij temperaturen onder de minimumrotatiesnelheid wordt de output versneld, boven de volledige temperatuur is de output altijd maximaal.

(BF1, BF2) Correspondentie FAN1, FAN2 stopalarmfunctie schakelaars. Wanneer de overeenkomstige schakelaar open is, zal de controller een alarmgeluid maken (buzzer vereist) en een lichtalarm geven. Het alarm wordt automatisch gewist wanneer de ventilatoren weer draaien. Als BF1 en BF2 open zijn (AAN), zal de controller alarm slaan als FAN1 of FAN2 stopt.

Opmerking:

Deze controller is een vierdradige PWM-ventilatorcontroller en kan vier gestandaardiseerde protocollen aan die voldoen aan de vierdradige ventilatoren van Intel (alle vier de draden van de chassis- en CPU-ventilatoren zijn in overeenstemming, meer dan 97% van de servers kan krachtige ventilatorregeling uitvoeren). Het is niet mogelijk om twee- of drievoudige ventilatoren te regelen, en de ventilator kan niet volledig worden uitgeschakeld!

Pakketinhoud:

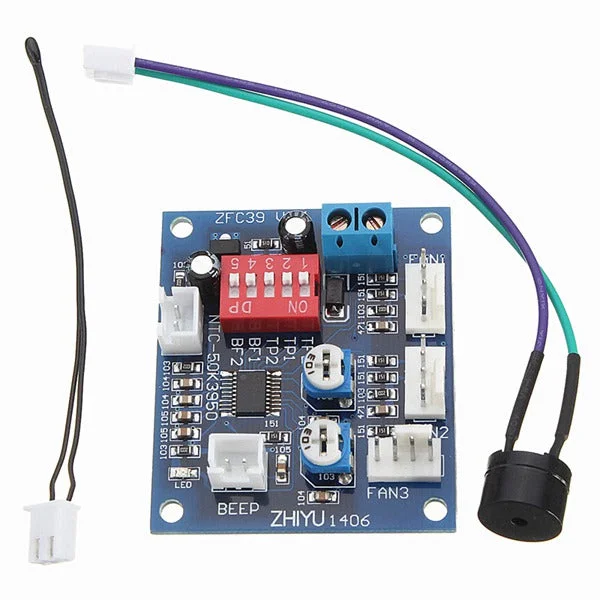

• 1 x DC 12V vierdradige thermostaat PWM ventilatorsnelheidsregelmodule
• 1 x Kabel
• 1 x Sensor
