Beschrijving:

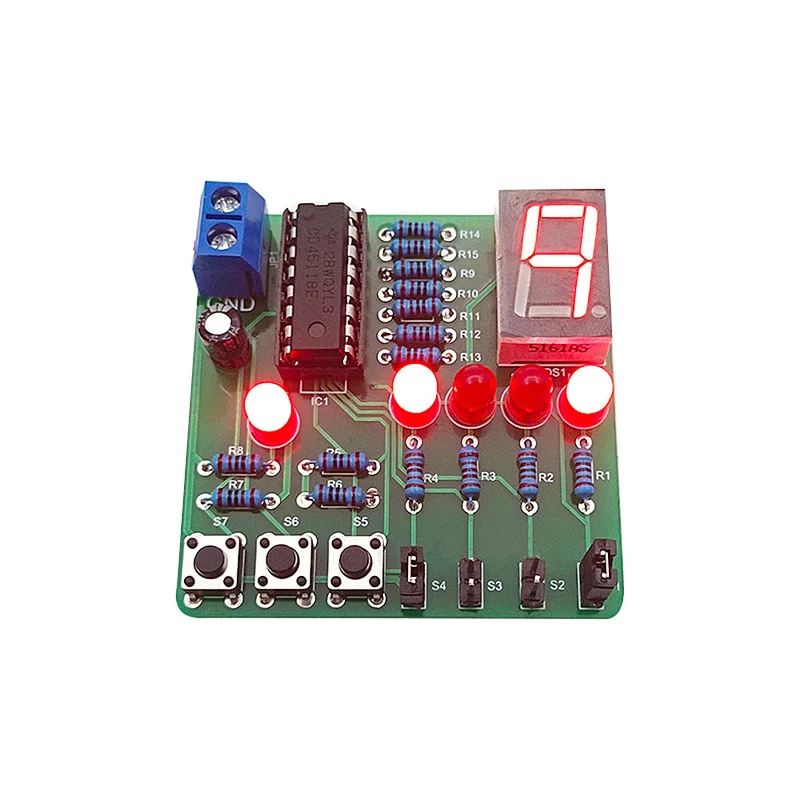

Dit displaymodule is uitgerust met de CD4511, een veelgebruikt stuurprogramma voor het decoderen van zeven-segment displays. Het beschikt over een vergrendelingscircuit en een uitvoerstuurprogramma, met een uitgangsstroom tot 25mA, waardoor het mogelijk is om LED’s direct digitaal aan te sturen. De module heeft 4 ingangsaansluitingen (ABCD) en 7 uitgangsaansluitingen (A~G). Daarnaast zijn er terminals voor BCD-codevergrendeling (LE) en een lamptest (LT).
De ABCD-ingangen zijn de BCD-code-ingangen, waarbij A het laagste bit is. De ingangsstatus kan worden bestuurd via S1-S4. Wanneer de overeenkomstige schakelaar is losgekoppeld (verwijder de kortsluitdop), is de ingang laag niveau “0”. Wanneer de schakelaar gesloten is (plaats de kortsluitdop), is de ingang hoog niveau “1”. De LT-terminal is voor de lichttest; als het niveau hoog is, wordt het display normaal weergegeven. Bij een laag niveau toont het display altijd het digitale “8” om te controleren of het display defect is. Deze functie kan worden getest tot 55 keer. De BI-terminal is voor de blanking-functie; wanneer deze laag is, worden alle segmenten uitgeschakeld. Bij normale weergave moet de BI-terminal hoog zijn, en deze functie kan tot 56 keer worden getest. Bovendien weigert de CD4511 valse codes; als de ingevoerde gegevens het decimaal getal 9 (1001) overschrijden, wordt het display leeggemaakt. De LE-terminal is voor vergrendeling, die op hoog niveau vergrendelt en op laag niveau verzendt. De uitgangen A~G kunnen digitale LED-buizen met gemeenschappelijke kathode aansturen. In het circuit zijn R1-R4 en R8-R15 de stroombegrenzende weerstanden voor de LED’s.
Specificaties:
Productnaam: Decodering van de weergavemodule
Voedingsspanning: 4-12V DC
Afmetingen printplaat: 50 x 50 mm
Materiaal printplaat: FR-4
Dikte: 1,6 mm dubbelzijdig
Pakket bevat:
1×Decodering van de weergavemodule
