Description

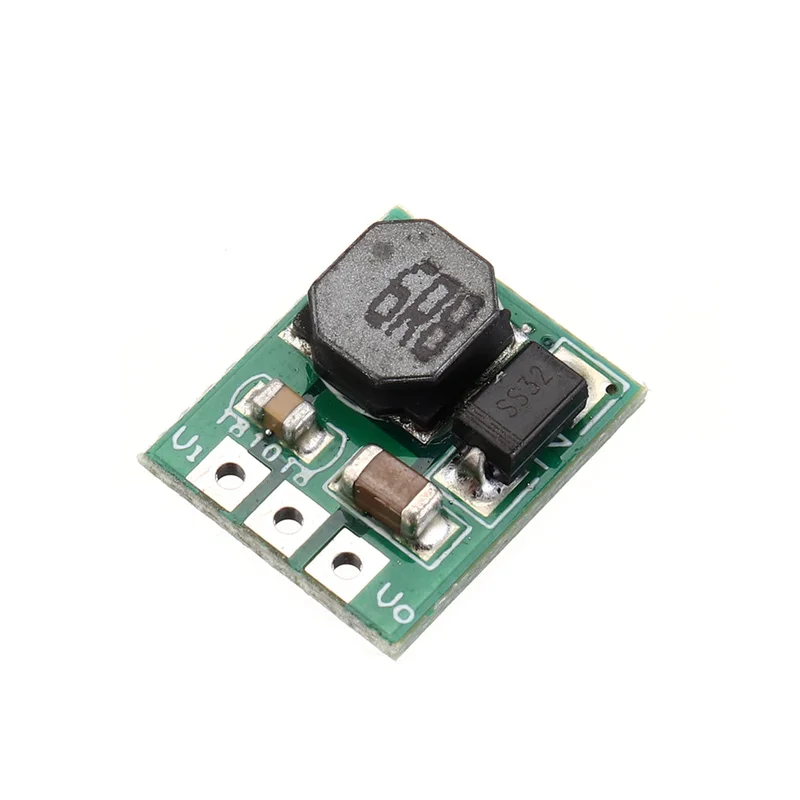

Omschrijving:Deze DC-DC boost converter module heeft een werkfrequentie van 1MHz.Efficiëntie tot 94% (meestal tussen 84% en 91%)Ruststroom: : -40 tot +85 graden CelsiusOpslagtemperatuurbereik: -65 tot +150 graden CelsiusAfmetingen: 13 x 11 x 5,2 mm (ultra klein en dun)Gewicht: 1 g (ultralicht)Beveiliging:Overstroombeveiliging (OCP)Overspanningsbeveiliging (OVP)Kortsluitbeveiliging (SCP)Overtemperatuurbeveiliging (OTP)Pin beschrijving:VI: Positieve ingang (+)GND: Negatieve ingang en uitgang (GND / -)VO: Positieve uitgang (+)Uitgang 3,7V:Ingangsspanning: DC 2.6 ~ 4.5V, uitgang: DC 5V ± 3%Maximale uitvoer: 5V / 1200mA (zie onderstaande tabel voor meer informatie)
| Ingangsspanning | Invoerstroom | Uitgangsspanning | Uitgangsstroom |
| 2.8V | 1.52A | 3.7V | 0.95A |
| 3V | 1.52A | 3.7V | 1.00A |
| 3.3V | 1.55A | 3.7V | 1.20A |
Uitgang 5V:Ingangsspanning: DC 2.6 ~ 4.5V, uitgang: DC 5V ± 3%Maximale uitvoer: 5V / 1200mA (zie onderstaande tabel voor meer informatie)
| Ingangsspanning | Invoerstroom | Uitgangsspanning | Uitgangsstroom |
| 2.8V | 1.43A | 5V | 0.65A |
| 3V | 1.45A | 5V | 0.72A |
| 3.3V | 1.47A | 5V | 0.82A |
| 3.7V | 1.49A | 5V | 0.92A |
| 4.2V | 1.50A | 5V | 1.00A |
| 4.5V | 1.54A | 5V | 1.20A |
Uitgang 12V:Ingangsspanning: DC 2.6 ~ 6V, uitgang: DC 12V ± 3%Maximale output: 12V / 500mA (zie onderstaande tabel voor meer informatie)
| Ingangsspanning | Invoerstroom | Uitgangsspanning | Uitgangsstroom |
| 3V | 0.70A | 12V | 0.15A |
| 3.3V | 1.20A | 12V | 0.28A |
| 3.7V | 1.25A | 12V | 0.34A |
| 4.2V | 1.25A | 12V | 0.39A |
| 4.5V | 1.25A | 12V | 0.42A |
| 5V | 1.30A | 12V | 0.50A |
Toepassingen:- Apparatuur op batterijen- Instrumentatie, multimeter- Kleine motoren- PTZ camera/webcam- IP camera- Speelgoedauto’s en boten- Modelvliegtuigen- Powerbank- LED verlichting- Wifi router- PLC RS485 apparaten- Voedingsapparatuur voor lithiumbatterijenAandacht:Dit is een DC-DC spanningsomzetmodule, let op bij gebruik:1. Ingangsspanning mag niet hoger zijn dan het maximale invoerbereik.2. Uitgangsvermogen mag niet langer zijn dan de maximale belasting.3. Het ingangsvermogen moet groter zijn dan het uitgangsvermogen, vanwege het stroomverbruik van de module bevat:5 x 6W mini DC-DC boost converter module (2,6 – 6V naar 3,7V, 5V, 12V)
Afbeeldingen:
