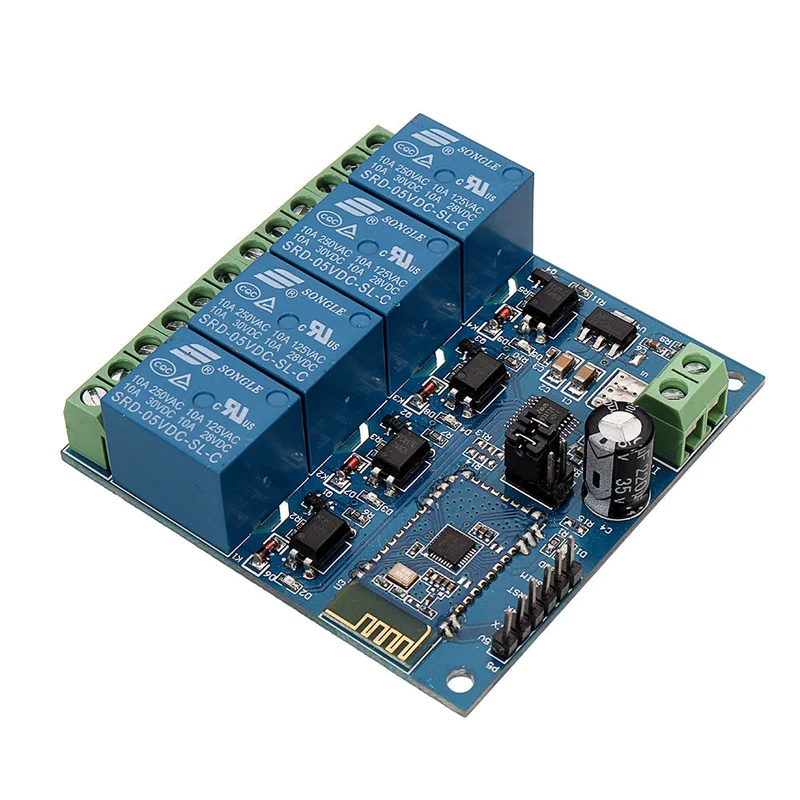

DC5V 4-kanaals Bluetooth relaismodule-Snelle verzending

Description

Overzicht:

Deze 5V Bluetooth 4-kanaals relaismodule is uitgerust met een SPP-C Bluetooth 2.1 slaafmodule en een 8-bit high performance MCU. U kunt het relais eenvoudig bedienen met een mobiele app.

Functies en kenmerken:

• Geïntegreerde N76E003 / STM8S003 en SPP-C Bluetooth 2.1-module
• Het relais kan worden gecontroleerd met een app
• Effectieve controleafstand (in open gebied): 10m
• Stroomvoorziening: 5V
• Ingebouwde 5V, 10 A / 250 V AC en 10 A / 30 V DC relais, met een levensduur van 100.000 schakelingen
• Module met diode-effusiebescherming en korte responstijd
• Ingebouwde optocoupler isolatiecomponenten voor sterke anti-interferentie
• Bluetooth-indicator en LED-relaisindicator aan boord
• Ingebouwde UART-foutopsporingsinterface (Baud-snelheid is 9600) en MCU-programmainterface
• Afmetingen: 62,7 x 63,2 mm

Interface:

• IN +, IN-: 5V voeding
• TX, RX: UART-communicatie
• SWIM, NRST: MCU-programma-interface
• LED D2/D3/D4/D5 (rood): Relaisindicator
• LED D1 (blauw): Bluetooth-statusindicator

De status van D1 is als volgt:

• Langzaam knipperen betekent dat er gewacht wordt op verbinding met de app.
• Continu branden betekent dat de Bluetooth-verbinding met de app is gemaakt.

Relaisbesturingsopdrachten (hex-formaat):

• Open het 1e relais: A0 01 01 A2
• Sluit het 1e relais: A0 01 00 A1
• Open het 2e relais: A0 02 01 A3
• Sluit het 2e relais: A0 02 00 A2
• Open het 3e relais: A0 03 01 A4
• Sluit het 3e relais: A0 03 00 A3
• Open het 4e relais: A0 04 01 A5
• Sluit het 4e relais: A0 04 00 A4

Bediening van het relais met de app:

1. Verbind IN + en IN- met een 5V DC-adapter.
2. Controleer het relais met de app. Er zijn twee soorten apps beschikbaar: een gespecialiseerde app en een algemene app die gedownload kan worden van de Android-markt.

Pakket bevat:

• 1 x DC5V 4-kanaals Bluetooth relaismodule
