Digitale oscilloscoop DIY kit DSO Shell DSO150-Snelle verzending

Description

DSO Shell (DSO150) Oscilloscoop DIY Kit:

1. De DSO Shell heeft een vergelijkbare bandbreedte als de DSO138, maar bevat aanzienlijke verbeteringen in structuur, mechanica en werking.

3. De DSO Shell wordt geleverd met een volledige behuizing. Het frontpaneel en de boven- en onderbeugels zijn flexibel voor eenvoudige gebruikersmodificatie.

4. Een draaiknop is toegevoegd, waardoor het aanpassen van parameters veel sneller en gemakkelijker gaat.

5. De gevoeligheid van de DSO Shell is uitgebreid en is hoger dan die van de DSO138. Het bereik is 5mV / div tot 20V / div, terwijl de DSO138 slechts 10mV / div tot 5V / div biedt.

6. De DSO Shell werkt op 9V (gebruik geen voedingsspanning hoger dan 10V!). Gebruikers moeten hun eigen voeding regelen, aangezien deze niet in de kit is opgenomen. De aansluiting op het moederbord accepteert een standaard 5.5 mm / 2.1 mm DC-stekker. Een alternatieve 2-polige connector (0.1″ toonhoogte) is ook voorzien voor het gemak van aansluiting op verschillende voedingsbronnen.

Belangrijke aantekeningen:

Het wordt verondersteld dat gebruikers over voldoende soldeervaardigheden beschikken om de DSO Shell kits te monteren. Kopers worden geadviseerd dat, gezien de vaardigheden van de gebruiker bij de montage, het niet gegarandeerd is dat elke kit uiteindelijk een werkend apparaat wordt. We zullen echter ons best doen om dit doel te bereiken.

Na ontvangst van de kits worden gebruikers aangemoedigd om het moederbord en het LCD-scherm te controleren met de juiste voeding. Meld ons onmiddellijk als er problemen of schade zijn geconstateerd.

Voor de 15002 K-set zijn SMD-componenten vereist, wat meer soldeervaardigheden vereist dan de 15003 K-versie. Let op: SMD-onderdelen worden niet gelast op de analoge kaart.

Specificaties:

• Aantal kanalen: 1
• Analoge bandbreedte: 0 – 200 KHz
• Gevoeligheid: 5mV / Div – 20V / Div
• Gevoeligheid fout: <5%
• Resolutie: 12-bits
• Ingangsimpedantie: 1M ohm
• Maximale ingangsspanning: 50Vpk
• Koppeling: DC, AC, GND
• Max real-time sampling rate: 1Msps
• Tijdbasis: 10us / Div – 500s / Div
• Opnamelengte: 1024
• Trekkermodi: Auto, Normaal, Enkel
• Trigger types: opgaande / neergaande flank
• Triggerpositie: 1/2 van de buffergrootte vastgelegd
• 2,4 inch kleur TFT LCD met 320 x 240 resolutie
• Voeding: 9V DC (8 – 10V aanvaardbaar)
• Stroomtoevoer: 120mA @ 9V
• Afmetingen: 115mm x 75mm x 22mm
• Gewicht: 100 gram (exclusief kabels en voeding)

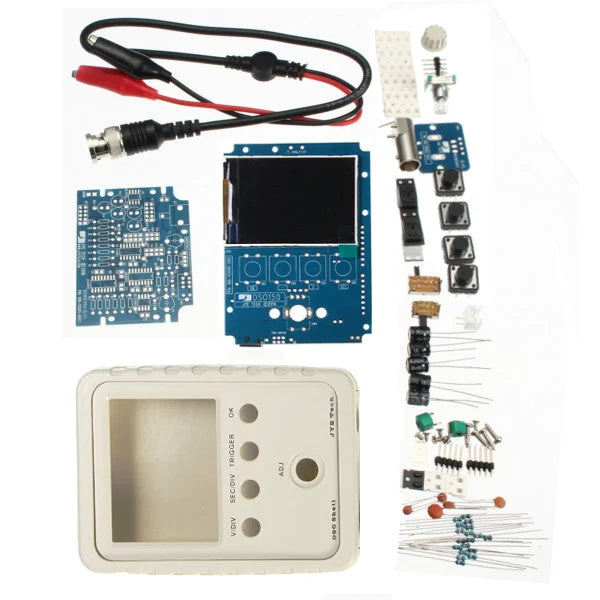

Pakket bestaat uit:

• 1 x DIY DSO150 Digitale Oscilloscoop Kit (kleurverschil in de behuizing mogelijk)
• 1 x Instructiehandleiding
