Digitale oscilloscoopset – doe-het-zelf elektronica kit-Snelle verzending

Description

Notitie:
Dit is de nieuwste versie 13804K (113-13801-050). Dit is een doe-het-zelf-pakket en vereist enige basiskennis van elektronica. Vanwege verschillende niveaus van bekwaamheid kunnen we niet garanderen dat iedereen succesvol zal zijn met de montage, maar we doen ons best om te ondersteunen waar mogelijk.

Productdocumenten en firmwares:

• Gebruiksaanwijzing [voor 13801K / 02K (stop)]
• Gebruiksaanwijzing [voor 13803K / 04K]
• Montage tekening
• Installatiehandleiding voor SMD-componenten
• SMD-onderdelenlijst
• Firmware downloads
• Broncodes [basisversie]
• DSO138 Bibliotheek
• Handleiding voor het gebruik van de DSO138-bibliotheek
• Schema van het LCD-bord
• Firmware upgrade handleiding voor DSO138

Kenmerken:

• Kits met ARM Cortex-M3-processor (STM32F103C8), inclusief een 2,4 inch kleur TFT-display, kunnen gebruikt worden als ARM test development board.
• De kit is eenvoudig en betaalbaar, met mogelijkheden voor secundaire ontwikkeling, zoals het ombouwen tot een millivoltmeter of datalogger (technische ondersteuning hiervoor wordt niet geboden).

Specificaties:

• PCB formaat: 117 x 76 mm
• Schermgrootte: 52 x 40 mm
• Voeding: DC 9V

Kenmerken van indicatoren:

• Maximale real-time sampling rate: 1 Msps
• Nauwkeurigheid: 12 Bit
• Steekproefbufferdiepte: 1024 bytes
• Analoge bandbreedte: 0 – 200 KHz
• Verticale gevoeligheid: 10 mV / Div – 5 V / Div (1-2-5 progressieve manier)
• Verstelbare verticale verplaatsing, met instructies
• Ingangsimpedantie: 1 MΩ
• Maximale ingangsspanning: 50 Vpp (1:1 sonde), 400 Vpp (10:1 sonde)
• Koppelingsmodi: DC / AC / GND
• Horizontale tijdbasisbereik: 10 μs / Div – 50 s / Div (1-2-5 progressieve manier)
• Automatische, regelmatige en one-shot modus voor eenvoudige golfvormvastlegging
• Stijgende of dalende kant trigger beschikbaar
• Instelbare triggerniveau positie, met instructies
• Waarneembare vorige trigger waveform (negatieve vertraging)
• HOLD-functie voor het bevriezen van de golfvormweergave
• Inclusief 1 Hz / 3.3 V vierkante golf test signaalbron

Pakket inbegrepen:

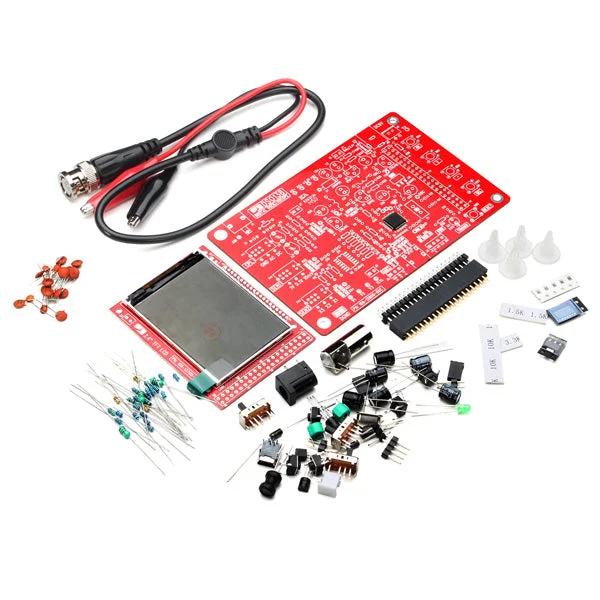

• 1 x DIY Digitale Oscilloscoop Kit
