Omschrijving:Werking: klap in je handen om het LED-licht te bedienen. Het systeem heeft een hoge gevoeligheid en kan een klap tot ongeveer 4 meter : deze schakeling bestaat voornamelijk uit een audioversterkingscircuit en een bi-stabiele triggerschakeling. Q1 en Q2 vormen een tweetraps audioversterkerschakeling. Het audiosignaal dat door de microfoon (MIC) wordt ontvangen, wordt via C1 naar de basis van Q1 gestuurd. Na versterking wordt het signaal naar de basis van Q2 geleid. Een negatieve blokgolf wordt verkregen bij de collector van Q2 om de bistabiele schakeling te activeren. R1 en C1 beperken de frequentierespons van het circuit tot ongeveer 3 kHz, wat zorgt voor een hoog gevoeligheidsbereik. Wanneer de voeding is aangesloten, is de toestand van het bistabiele circuit Q4 in de afgeschakelde staat, Q3 in verzadiging en LED1 is uit. Wanneer de MIC het besturingssignaal ontvangt, genereert deze een negatieve blokgolf na de tweestapsversterking. Na verwerking passeert de negatieve puls de basis van D1 en Q3, waardoor het circuit snel omkeert en de LED gaat branden. Bij een tweede signaal van de MIC keert het circuit weer om en dooft de LED. Als de LED-lamp is verbonden met andere circuits, kan de spraakbesturing van die circuits ook via J2 worden inbegrepen:

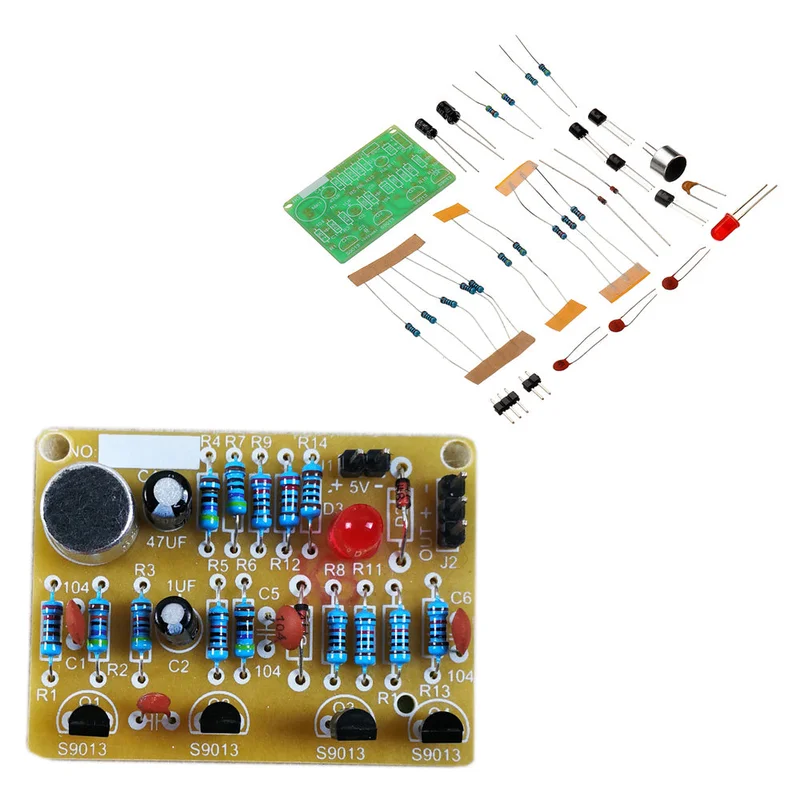

5 x DIY elektronische klap hand voice control switch module kit
