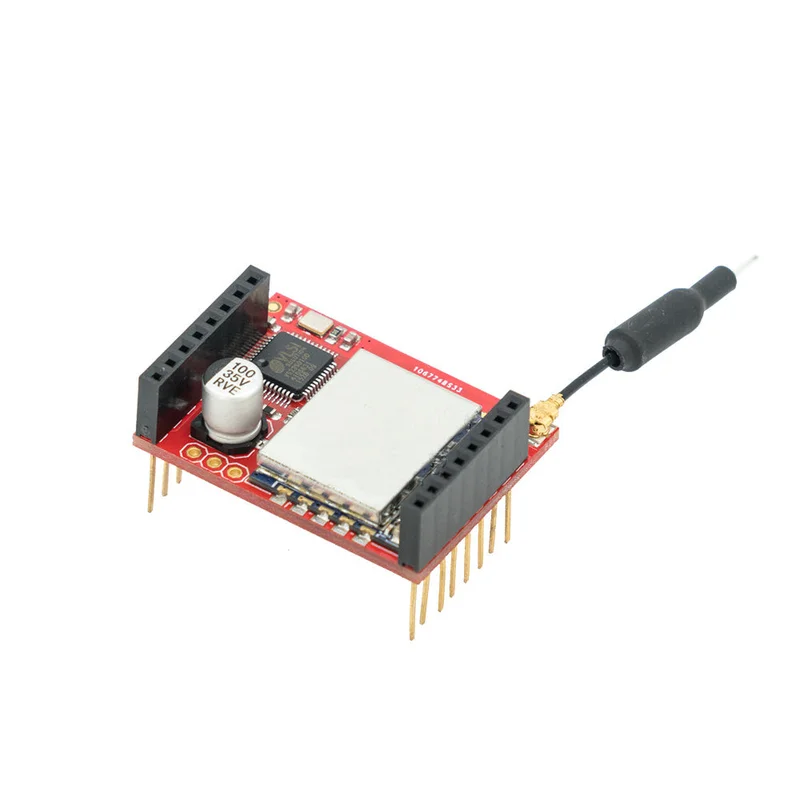

Draadloos videotransmissieboard 5.8G voor OpenMV-Snelle verzending

Description

Voorzieningen:Toepassingen:
Opmerkingen:Het board ondersteunt alleen NTSC-video (geen PAL), omdat de videogeneratorchip een vast frequentiekristal vereist. U heeft toegang tot de analoge video via de 3 gaten aan de voorkant van het bord (video / VIN / GND).
Dit board moet worden gebruikt met5.8G NTSC ontvanger/display horloge (Product ID: 1609561)
Specificaties:

Draadloze frequentie: 5.8GDraadloze dekking: 100 meter buitenshuisStandaard kanaal: E8Antennewinstelling: 2.0dbiVideoformaat: NTSCDraadloos zendvermogen: 25 mWOptionele kanalen: 8 (E1-E8)Antennelengte: 4 cmGewicht: 8 gramAfmetingen: 27 x 35 x 20 mm (lengte x breedte x hoogte)
Schematisch:Draadloos tv-schildschema (.pdf)Eagle Schematische voorstelling (.sch)Eagle Bord (.brd)VS23S010 GegevensbladVS23-gidsMM213TL
Pakket bevat:

1 x draadloos videotransmissieboard
