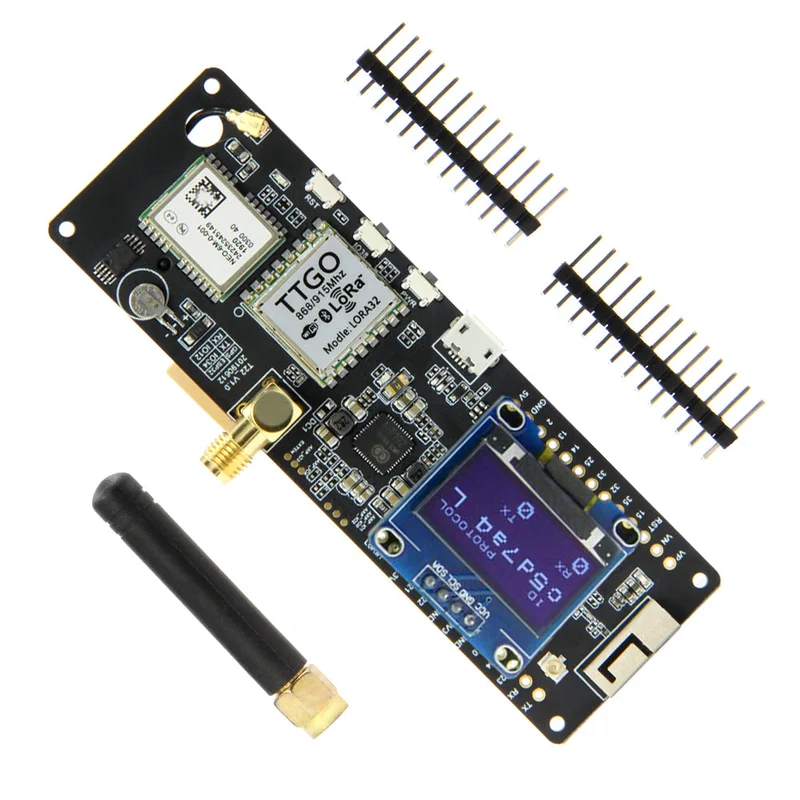

Draadloze Bluetooth-module met GPS en OLED-display-Snelle verzending

Description

Opmerking:OLED wordt niet gesoldeerd aan de module.

Product Upgrade Inhoud:

• GPIO34-pin is vervangen door GPIO35.
• Oplaad-IC (TP5400) is vervangen door energiebeheer AXP192.
• GPS TX en RX-pinnen zijn vervangen.
• Knop toegevoegd om de module in en uit te schakelen.
• Verminderde slaapstroom.
• GPS-batterij is vervangen.

OLED-beschrijving:

• Grootte: 0,96 inch.
• Resolutie: 128 x 64.
• Kleur: wit.
• Kijkhoek: > 160 °.
• Stuurprogramma IC: SSD1306.
• Werktemperatuur: -30 °C tot 80 °C.
• Module afmetingen: 27,0 mm x 27,0 mm x 4,1 mm.
• Compatibel met diverse besturingschips, waaronder 51-serie, MSP430-serie, STM32, CSR-chip, enz.
• Ondersteunt een spanningsbereik van 3,3V tot 5V DC zonder aanpassingen.
• Ultra-laag stroomverbruik: normaal bedrijf is 0,04 W.
• IO-poort bezet minimale weergave via IIC-communicatie.

ESP32 Kenmerken:

• Nieuwste ESP32 Versie: REV1.
• WIFI-ondersteuning.
• Bluetooth-ondersteuning.
• 4 MB PSRAM.
• 4 MB Flash-geheugen.
• 3D-antenne.

LORA Kenmerken:

• Werkspanning: 1,8V tot 3,7V.
• Stroomverbruik: 10 mA tot 14 mA.
• Zendstroom: 120 mA @ +20 dBm, 90 mA @ +17 dBm, 29 mA @ +13 dBm.
• Werkfrequenties: 433 / 470 MHz (433 MHz-versie) / 868 MHz / 915 MHz (868 MHz-versie).
• Zendvermogen: +20 dBm.
• Ontvanggevoeligheid: -139 dBm @ LoRa & 62,5 kHz & SF = 12 & 146 bps, -136 dBm @ LoRa & 125 kHz & SF = 12 & 293 bps, -118 dBm @ LoRa & 125 kHz & SF = 6 & 9380 bps, -123 dBm @ FSK & 5 kHz & 1,2 kbps.
• Frequentiefout: +/- 15 kHz.
• FIFO-ruimte: 64 Bit.
• Gegevenssnelheid: 1,2 Kbps tot 300 Kbps @ FSK, 0,018 Kbps tot 37,5 Kbps @ LoRa.
• Modulatiemodus: FSK, GFSK, MSK, GMSK, LoRa, OOK.
• Interface: SPI.
• Slaapstroom: 0,2 µA @ SLEEP, 1,5 µA @ IDLE.
• Bedrijfstemperatuur: -40 °C tot +85 °C.
• Digitale RSSI-functie.
• Automatische frequentiecorrectie.
• Automatische versterkingsregeling.
• Laagspanningsdetectie.
• Snelle wake-up en frequentie-hopping.
• Configureerbare datapakketbehandelaar.

GPS:

• GPS-module NEO-6M, voeding van 3V tot 5V.
• Module met keramische antenne voor superieur signaal.
• Configuratieparameters worden opgeslagen in EEPROM.
• Inclusief data backup batterij.
• LED-signaalindicator aanwezig.
• Standaard baudrate: 9600.

Vermogen:

• TP5400.
• 1A batterijbeheer.
• LED-indicator: 4 LED’s tonen de batterijstatus in realtime.
• USB: CP2104-GMR.
• Vooraf geïnstalleerde firmware: SoftRF V4.0.

Pakket bevat:

• 1 x Draadloze Bluetooth-module met GPS.
• 1 x antenne.
• 1 x 0,96 inch 128×64 OLED-display.
• 2 x pinnen.
