Beschrijving:
Deze LoRaWAN-module is gebouwd met de RHF76-052 en biedt ondersteuning voor optionele antennes. De RHF76-052 is een LoRaWAN UART-modem die compatibel is met LoRaWAN-communicatie. Het is gebaseerd op de RHF76-052-module en heeft een ingebouwde LoRaWAN-stack. U kunt de M5-kern gebruiken als host-MCU om deze modem te bedienen met eenvoudige AT-opdrachten of via UART.
LoRa definieert de onderste fysieke laag, terwijl LoRaWAN is ontwikkeld om de bovenste lagen van het netwerk te definiëren. LoRaWAN fungeert als een Media Access Control (MAC) -laagprotocol en werkt voornamelijk als een netwerklaagprotocol voor het beheer van communicatie tussen LPWAN-gateways en eindknooppuntapparaten.
Met deze LoRa/LoRaWAN-radio kunt u uw werk upgraden, zodat het over zeer lange afstanden kan communiceren met een extreem laag energieverbruik.
Standaard UART-configuratie: “9600, 8, n, 1” (8-bits gegevens, geen pariteit, 1 stopbit).

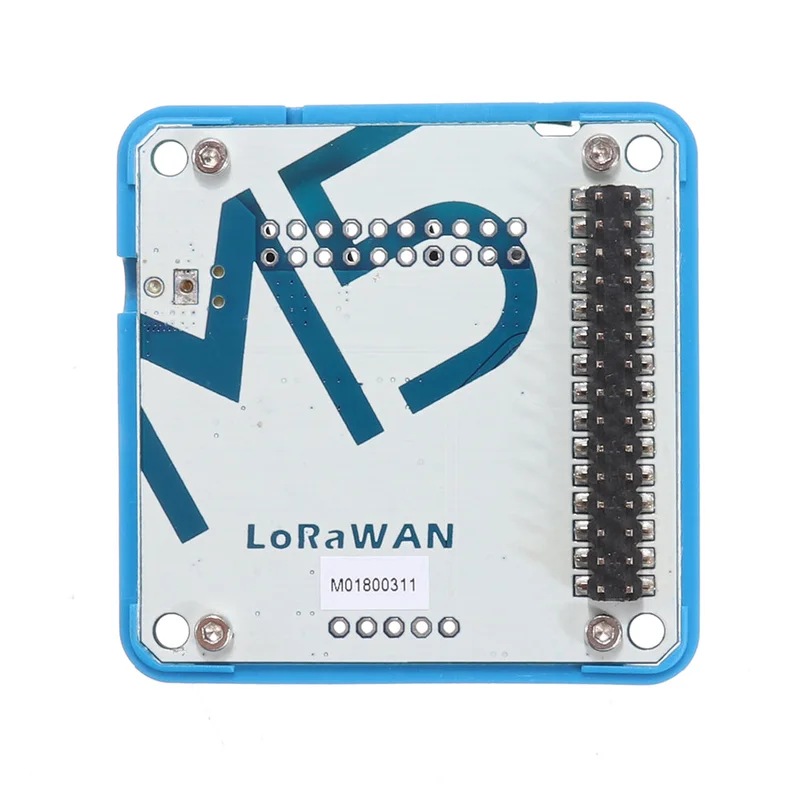

Opmerking: de vijf gaten onder de zeefdruk “LoRaWAN” zijn ontworpen voor het upgraden van de firmware van de LoRaWAN-module.
Producteigenschappen:
- Ingebouwde PCB-antenne
- Externe antennepoort
- Productgrootte: 54,2 mm x 54,2 mm x 12,8 mm
- Productgewicht: 17,5 g
LoRaWAN-module Specificatie:
- Model: RHF76-052
- Versie: C – Single Band 868/915 MHz
- Radio IC: Semtech SX1276
- Microcontroller: STM32L052C8T6
- Pakket: SMD-33
- Afmetingen: 28 x 23 x 3 mm
- Gewicht: 3,2 g
- Interface: UART
- Protocol: AT-opdrachten
- Ingebouwde LoRaWAN-protocolstack
- Frequentie: 868/915 MHz
- TXOP: 20 dBm @ 868 MHz / 915 MHz
- Link budget: 160 dB
- Antenne: extern (via PCB-pad)
- Voedingsspanningsbereik: 1,8 ~ 3,6 V
- Typische voedingsspanning: 3,3 V
- Huidig gebruik in slaapmodus: 1,45 µA
- Protocol: LoRaWAN
- Werktemperatuur: -40 ~ +85 °C
- Opslagtemperatuur: -40 ~ +90 °C, <90% RV
- Certificering: FCC, CE, IC, TELEC
Omvatten:
- 1x LoRaWAN-module
Toepassingen:
- Automatische meteruitlezing
- Woningautomatisering
- Afstandsbediening van irrigatiesystemen
PinMap:
| RHF76-052_UART | ESP32-chip |
|---|---|
| RXD | GPIO17 |
| TXD | GPIO16 |
De M5Stack Fire gebruikt standaard GPIO16/17 om verbinding te maken met het PSRAM, wat in strijd is met TXD/RXD (GPIO16, GPIO17) in deze module. Bij gebruik van de LoRaWAN-module met de M5Stack Fire moet u mogelijk de TXD en RXD van de GPS-module aanpassen.
Gerelateerde links:
-
LoRaWAN Gegevensblad(LoRaWAN)
-
LoRaWAN Gebruikershandleiding
-
AT-opdracht voor LoRaWAN
-
LoRaWAN regionale parameters
EasyLoader
EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen naar de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd (momenteel is EasyLoader alleen beschikbaar voor Windows OS).
Dubbelklik na het downloaden van de software om de toepassing uit te voeren, verbind het M5-apparaat via de datakabel met de computer, selecteer de poortparameters en klik op “Branden” om te beginnen met branden.
De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt hier om de zelfstudie over de installatie van het stuurprogramma te bekijken.
Voorbeeld:
VoorIDE
Dit is een voorbeeld van p2p LoRaWAN-modulescommunicatie. Verwijzing naar 3.6 Point to Point-communicatie met LoRa vanLoRaWAN Gebruikershandleiding.
Opmerking: Voordat u dit programma compileert, moet u LoRaWan_for_M5Stack.rar extraheren naar het pad C: GebruikersDocumentslibraries.
De onderstaande code is onvolledig. Klik op om de volledige code te krijgenhier.
