Beschrijving:

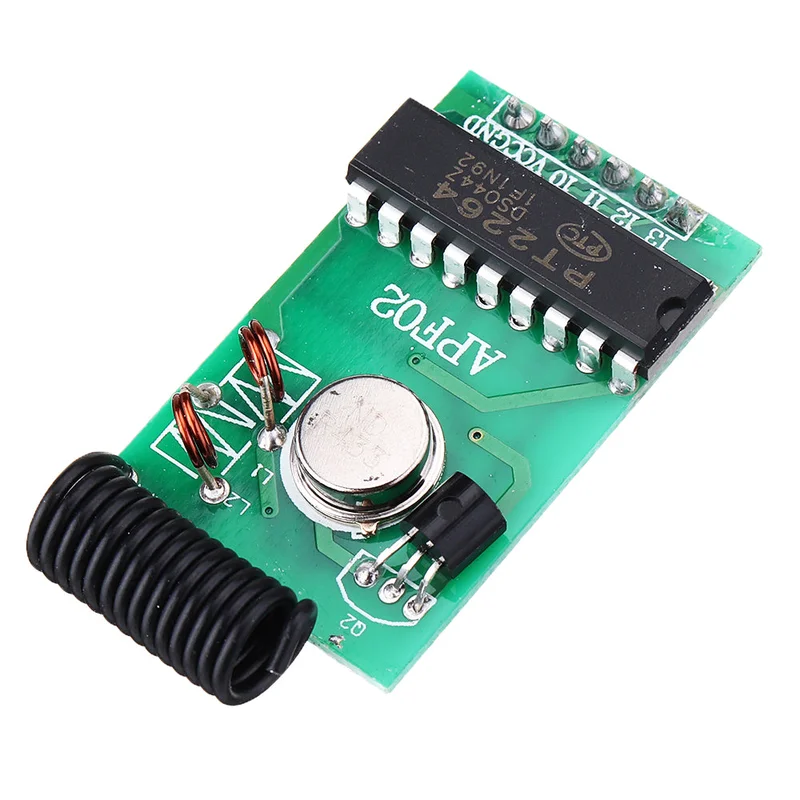

Deze draadloze ontvanger module biedt stabiele prestaties en heeft een breed bedrijfsspanningsbereik. Het product staat bekend om zijn goede consistentie en hoge kostenprestaties. De ingebouwde coderingschip maakt het eenvoudig in gebruik.
Technische specificaties:
- Werkspanning: DC3-9V
- Werkfrequentie: 315 MHz (optioneel)
- Standby stroom: 0 mA
- Werkende stroom: 15 mA
- Coderingsmethode: vaste code
- Overdrachtsafstand: > 500 m (gevoeligheid van de openingskaart is hoger dan -103 dBm)
- Uitgangsvermogen: 15 dBm (32 mW)
- Overdrachtssnelheid: < 10 Kbps
- Modulatiemethode: OOK (amplitudemodulatie)
- Werktemperatuur: -10 °C ~ +70 °C
- Afmetingen: 36 × 23 × 8 mm
| PIN | NAAM | Functie |
|---|---|---|
| 1 | 13 | Gegevenspin |
| 2 | 12 | Gegevenspin |
| 3 | 11 | Gegevenspin |
| 4 | 10 | Gegevenspin |
| 5 | VCC | Power + |
| 6 | GND | Power – |
| 7 | MIER | Antenne einde |
Voorzorgsmaatregelen voor gebruik:
- Gebruik een flexibele draad of ander hard metaal (zoals een zweepantenne) voor de antenne tot een lengte van ongeveer 28 cm (315 MHz) / 24 cm (433 MHz) en houd deze zo recht mogelijk. Vermijd nabijheid van metalen voorwerpen.
- De voedingsspanning moet stabiel zijn met een lage rimpelfactor. Meertrapsfiltering is vereist (zoals kralen, smoorspoelen, condensatoren, enz.).
- Als de MCU-klokfrequentie lager is dan 4 MHz, zorg er dan voor dat het kristal zo ver mogelijk van de RF-ontvangermodule is geplaatst, omdat hogere harmonischen de communicatieafstand kunnen beïnvloeden.
- Let op dat de snelheid van het coderende IC en het decoderende IC hetzelfde moet zijn en dat het formaat van de code overeenkomt (de oscillerende weerstand moet worden aangepast), anders kan de communicatie niet plaatsvinden.
Pakket bevat:
