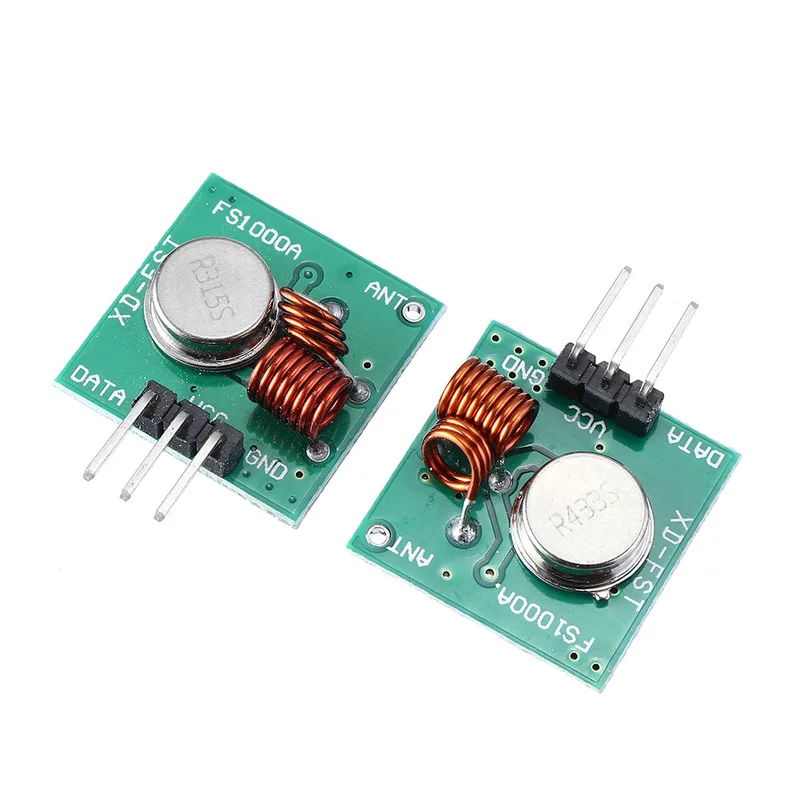

Draadloze transmitter module 315MHz/433MHz-Snelle verzending

Description

Specificaties:

Productnaam: Transmitter module zonder codering

Model: MX-F01

Werkspanning: 3-12V

Bedrijfsfrequentie: 315MHz

Standby stroom: 0mA

Werkstroom: 20-28mA

Transmissieafstand: > 500m (open ontvangende plaat met gevoeligheid boven -103dBm)

Uitgangsvermogen: 16dBm (40mW)

Transmissiesnelheid:

Modulatie: OOK (amplitudemodulatie)

Bedrijfstemperatuur: -10 ~ +70 °C

Afmetingen: 19 × 19 × 8mm

Kenmerken:

• De transmitter module kan worden gebruikt met elke ontvanger module die dezelfde frequentie heeft, inclusief modules met vaste code en leerfunctie.
• Stabiele frequentie, betrouwbare prestaties; breed werkspanningsbereik; goede productconsistentie en kosteneffectief.

Pinnen en instructies:

Pinnen (van links naar rechts) en instructies:

• Pin 1: ATAD datainvoerpunt
• Pin 2: VCC voedingsspanning positief
• Pin 3: GND voedingsspanning negatief

De transmitter module heeft drie externe interfaces: “VCC” betekent de positieve voedingsspanning, “ATAD” betekent invoer, “GND” betekent de negatieve voedingsspanning.

Opmerking:

• Draadloze transmitter module met een universele spanning van 3-12V.
• Voor grotere afstandseisen kan een kwart-golf antenne worden gebruikt, doorgaans 50 ohm enkelvoudige draad; de antennelengte voor 315MHz is ongeveer 23cm, voor 433MHz ongeveer 17cm.
• De positie van de antenne op de module beïnvloedt ook de ontvangst; installeer de antenne zo recht mogelijk en weg van afscherming, hoge spanning en interferentiebronnen.

Pakketinhoud:

1 x Draadloze transmitter module 315MHz/433MHz
