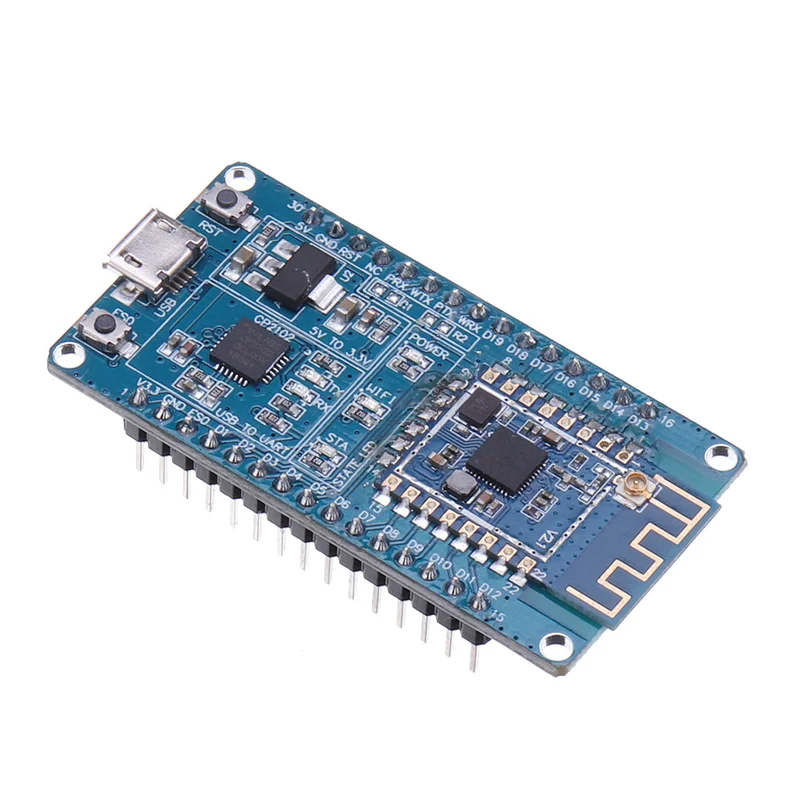

Draadloze WiFi transmissiemodule met serile poort-Snelle verzending

Description

Kenmerken:1. Deze WiFi-module is een energiezuinige chip die MCU, PMU, klok en IEEE802.11b/g/n MAC/PHY/radiomodules integreert.2. De module ondersteunt 2,4 GHz IEEE802.11b/g/n, USB Host en Device 2.0 HS, Micro SD-kaart (SDMMC-interface), UART, I2C, I2S, PWM, SPI en andere interfaces, en ondersteunt analoge knoppen (GPADC0).3. De secundaire ontwikkelingsversie biedt een rijke en gebruiksvriendelijke ontwikkelingsinterface voor gebruikers om hun eigen applicaties te ontwikkelen op basis van mbedOS in C of C++. Een groot aantal begeleidingsdocumenten en testroutines worden meegeleverd in de ontwikkelkit om het gebruikers gemakkelijk te maken om snel aan de ontwikkeling te :- Geïntegreerde ARM-CM4 MCU, maximale klokfrequentie 160 MHz- Geïntegreerde MPU en mbed uvisor- Ondersteuning voor externe PSRAM-interface- Ingebouwde 8Mbit SPI-flitser- Programmeerbare functiepinpositie- GPIO kan worden onderbroken of gewekt door een externe opgaande/neergaande flank- Geïntegreerde UART × 2 / I2S × 2 / I2C × 1 / PWM × 8 / SPI × 4 / SDMMC × 1 / USB2.0 × 1- Geïntegreerde 2-kanaals ADC- Geïntegreerde watchdog en low-power timer- Besturingssysteem gebruikt mbedOS5.1WLAN:
– Integratie met één chip MAC/PHY/Radio- Ondersteuning van 2,4 GHz IEEE 802.11b/g/n- Geïntegreerde PA, LNA- 20/40MHz-bandbreedte, tot 150 Mbps- Ondersteuning van WPA, WPA2, WEP, TKIP, CCMP- STA, softAP, P2P, STA + softAP, STA + P2P- Ondersteuning van A-MPDU, A-MSDU, HT-BA- Lichtgewicht TCP/IP-protocolstackSpecificaties:Draadloze standaarden: IEEE 802.11n, IEEE 802.11g, IEEE 802.11bDraadloze transmissiesnelheid:11n: tot 150 Mbps11g: tot 54 Mbps11b: tot 11 MbpsAantal kanalen: 1 tot 11Frequentiebereik: 2,4 ~ 2,4835GZendvermogen: 15 ~ 20 dBmInterface: één seriële poort, één USB-poort (host), GPIOType antenne: antenne aan boordWIFI-werkmodus: STA / APDraadloze beveiliging: 64/128/152 bit WEP-codering, WPA, WPA2 (CCMP, TKIP) beveiligingsmechanisme (alleen WPA2-CCMP wordt ondersteund in AP-modus)Configuratiemethode: seriële poortBaudrate seriële poort: 1200 ~ 3000000bps

Meer documentatie: klik om te downloadenPakket inbegrepen:1 x WiFi draadloze transmissiemodule

Afbeeldingen:
