Dubbelzijdig PCB prototype schroefklemmenblok set voor MEGA 2560 R3-Snelle verzending

Description

Beschrijving:

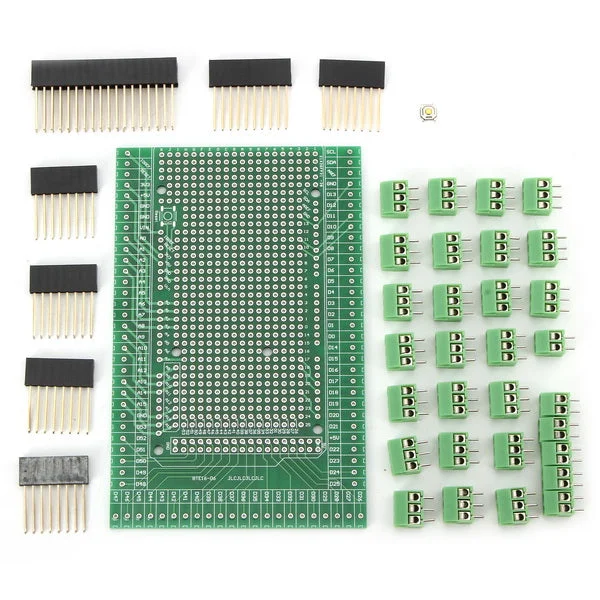

Deze prototype schroef- en klemblokset is ontworpen voor de MEGA 2560 R3. De kit bevat een prototype PCB, klemblokken en vrouwelijke koplampen. Het is ongeassembleerd en biedt verschillende montagemethoden, zodat u het flexibel kunt gebruiken.

PCB Specificaties:

• Materiaal: FR-4 glasvezel
• Koperlagen: Dubbelzijdig
• Afmetingen: 120mm x 78mm
• Pads rooster / toonhoogte: 2.54mm (0.1 inch)
• Diameter van de pads: 0.8mm
• Terminal block pitch: 3.5mm (0.138 inch)
• Gat diameter: 1.2mm

Terminal Block Specificaties:

• Pitch: 3.5mm (0.138 inch) mini aansluitblokken
• Totaal aantal pinnen: 84 (3-polig x 24 stuks, 2-polig x 6 stuks)
• Wirebereik: 26 ~ 16 AWG
• Striplengte: 5mm
• Schroeven: M2 staal
• Pinhoofd en kooi: Messing

Vrouwelijke koptekst Specificaties:

• Pitch: 0.1 inch (2.54mm)
• Pin lengte: 15mm (0.59 inch)
• Enkele rij: 10 pin x 1 stuk
• Enkele rij: 8 pin x 5 stuks
• Dubbele rij: 18 pin x 1 stuk

Pakket bevat:

• 1 x Dubbelzijdig PCB prototype schroefklemmenblok set
