ECG hartslagmeter voor het detecteren van hartslag en uitvoeren van cardiogramsignalen-Snelle verzending

Description

BeschrijvingDeze ECG-hartslagmeter (elektrocardiogram) kan de hartslag detecteren en cardiogramsignalen uitvoeren. Het apparaat maakt gebruik van een elektrocardiograaf om de veranderingen in de elektrische activiteit van het hart tijdens elke hartcyclus vast te leggen. De ECG-module integreert de AD8232 single-lead hartslagmeting aan de voorkant, waarbij het verzamelde ECG-signaal wordt verwerkt door een AD8603 laagdoorlaatfilter. De 10-bit ADC (AD7476) voert een analoog/digitaal signaal in in een STM32-algoritme voor signaalanalyse. De verwerkingsresultaten worden uitgevoerd via seriële communicatie voor eenvoudige acquisitie en weergave op het hoofdbesturingsapparaat. Het ontwerp is volledig geïsoleerd om de stabiliteit en veiligheid van de apparatuur te verbeteren
VoorzichtigheidGebruik dit product alleen met een stroomtoevoer van 5V. Houd u strikt aan de stroomingangsnorm om schade aan de apparatuur of letsel te voorkomen
Functies

• ADI front-end-integratie (hoge signaalversterking G = 100, met DC-blokkeermogelijkheid)
• Seriële gegevensinvoer
• Monitoring van hartslagstatistieken
• Volledig geïsoleerd ontwerp
• Ultra precisie Op Amp

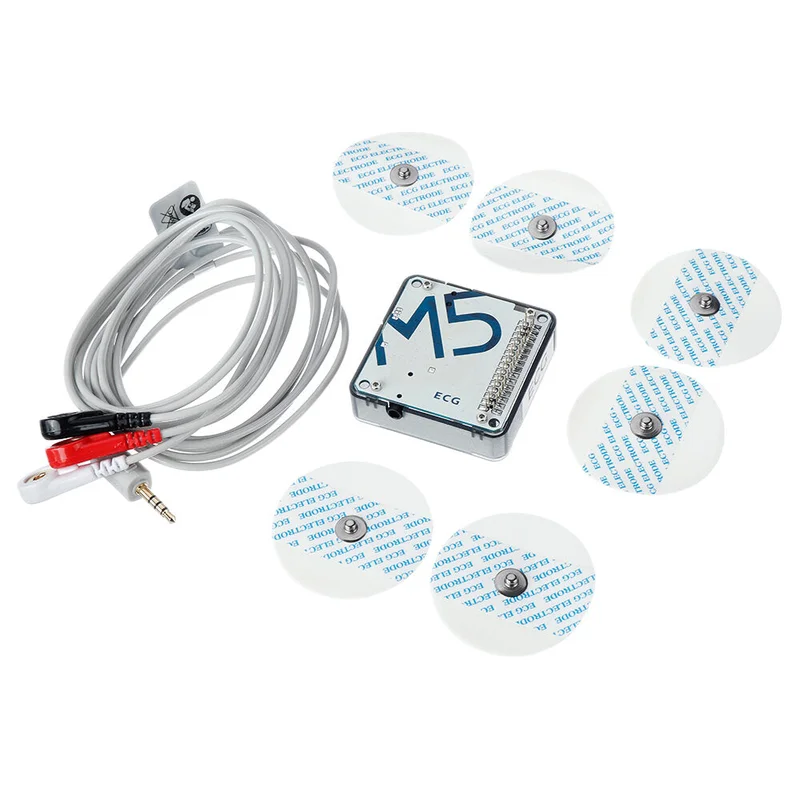

Pakket Inbegrepen

• 1x ECG-module
• 3x ECG-elektroden
• 6x zelfklevende pads

Toepassingen

• Bio-elektrische signaalverwerving
• Draagbare ECG
• Oefening Tracker

Specificatie
