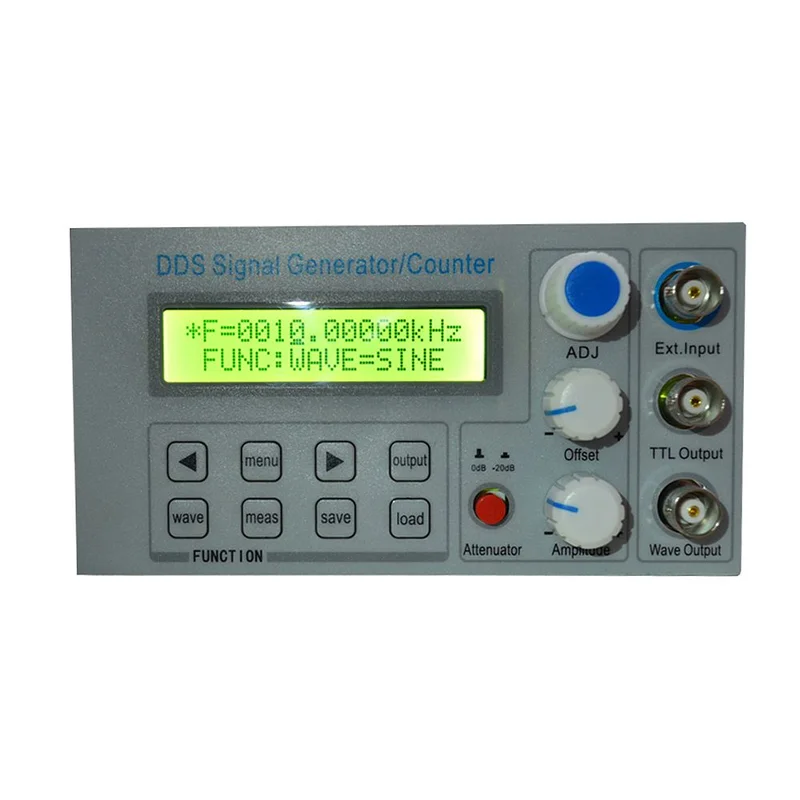

Functiesignaalgenerator hoge precisie digitale DDS-Snelle verzending

Frequentie

Model

SGP1002S

SGP1005S

SGP1010S

Sinus

0.01Hz-2MHz

0.01Hz-5MHz

0.01Hz-10MHz

Plein

0.01Hz-2MHz

0.01Hz-5MHz

0.01Hz-10MHz

Ramp / Triangle

0.01Hz-2MHz

0.01Hz-5MHz

0.01Hz-10MHz

Puls

0.01Hz-2MHz

0.01Hz-5MHz

0.01Hz-10MHz

TTL

0.01Hz-2MHz

0.01Hz-5MHz

0.01Hz-10MHz

Overige

0.01Hz-2MHz

0.01Hz-5MHz

0.01Hz-10MHz

Functie signaaluitgang

Uitgangsgolfvormen

Sinusgolf, blokgolf (instelbare duty cycle) en driehoekgolf (inclusief zaagtandgolf)

Uitgangsamplitude

≥10Vp-p (signaaluitgang, onbelast) (MAX) Ongeveer 0,1 Vp-p (MIN)

Uitgangsimpedantie

51Ω ± 10% (signaaluitgang)

DC-offset

± 3V (onbelast)

Resolutie

0,01 Hz (10MHz)

Frequentie nauwkeurigheid

± 5 x 10^-6

Frequentie stabiliteit

± 2 x 10^-63 uur

Sinusgolf vervorming

≤0,8% (referentiefrequentie is 1 kHz)

Driehoek lineariteit

≥98% (0,01Hz ~ 10kHz)

Stijg- en valtijd

≤100ns (blokgolf)

Bedrijfsbereik

1% ~ 99% (digitale besturingsmodus)

TTL-uitvoerfunctie

Amplitude

> 3Vp-p

Uitwaaieren

> 20 TTL-belastingen

Teller functie

Teller bereik

0-4294967295

Bereik frequentiemeter

1Hz ~ 60MHz

Ingangsspanningsbereik

0.5Vp-p ~ 20Vp-p

SWEEP-functie

Sweep-modus

Lineaire sweep, Logaritmische sweep

Sweep bereik

fM1 (vooraf ingesteld) tot fM2 (vooraf ingesteld)

Veeg tijd

1s ~ 99s

Overige

Scherm

LCD1602 in het Engels

Parameter opslaan en laden

M0-M9 (M0: standaardbelasting)

Grootte

135 mm * 65 mm * 35 mm

Zoemer waarschuwingstoon

Kan worden in- / uitgeschakeld door instelling

Productie Technologie

Opbouwtechnologie, grootschalige geïntegreerde schakeling, betrouwbaar en duurzaam

Bediening functie

Knopgestuurd, knop continu aangepast

Voorwaarden vereiste

Temp: 0 ~ 40 ℃ Vochtigheid: <80%
